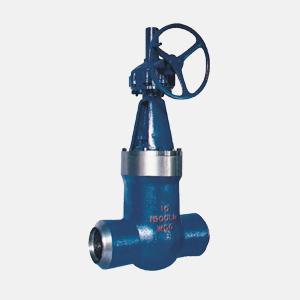

Z60Y-200\Z60Y-320高压电站闸阀 焊接耐温耐压闸阀

 ******************************************************************************************

 ******************************************************************************************

 *****************************************************************************************

详细资料：

温度：（450-570）℃
压力：1.6-22.0
公称通径：150-350
介质：蒸汽
材质：1Cr5Mo，12CrMorV，ZG12CrMoVA

电站闸阀广泛用于钢铁、冶金、化工行业及电力、能源发电厂等设施。

技术工艺优势：

1、壳体采用锻造及铸造两种工艺选项，外观光洁，组织均匀，满足高温高压要求；视用户需求可提供全系列全锻钢闸阀；
2、特殊材料配对，确保密封面高硬度及硬度差；精密研磨，光洁如镜，耐磨耐蚀，有效延长使用寿命；
3、背密封设计，有效保护密封填料，杜绝跑冒滴漏；
4、高压水强度，高压气体强度，无损检测等多道检测，全面控制承压件质量；
5、阀杆表面经精密磨削及硬化处理，抗擦伤耐腐蚀，有效地减轻启闭力矩，操作更轻松；
6、采用特殊缓蚀填料结构设计，耐温耐压，无腐蚀，自动润滑，减轻启闭摩擦，避免对阀杆表面的腐蚀，进而免除外漏；
7、双向承压密封设计，满足各类特殊工况的苛刻要求；
8、严格手工配研，确保双侧密封面吻合度 90% 以上，实现气泡级出厂密封检测；
9、Z60 系列独特的闸板弹性槽设计，自动补偿加工误差，适应高温工况，避免咬死； Z62Y 系列为双闸板设计，闸板自动矫正加工误差，始终保持密封面 100% 吻合度，特别便于用户现场维修保养；
10、阀盖自紧密封设计，压力越高，密封越可靠；

应用规范：
1、设计、制造：E101
2、结构长度：E101
3、对焊连接：78DGANSIB16。25
4、检查和试验：E101

Z60Y-200 Z60Y-320电站闸阀主要零件材料及使用范围：

Z60Y-200 Z60Y-320电站闸阀主要连接尺寸，外形尺寸及重量：
