1.阀体有扁体和圆体两种形状：GB阀门采用圆体，ANSI磅级阀门DN≤300Lb采用扁体，DN≥400Lb采用圆体，阀体、阀盖的内腔和闸板、阀杆外表面等直接与介质接触的部件，全部名衬FEP（F46）等氟塑料；
2.密封副为FPF（F46）/ FEP（F46）或其它材料组合，摩擦系数小，启闭力矩低；
3.填料采用PTFE（F4）标准填料，密封性能好，维修更换方便；
4.带有弹性的闸板，可补偿闸板密封面与阀座密封面之间楔角偏差，吻合度好，密封效果理想；
5.介质可从两侧任意方向通过闸阀，适用于介质方向可能改变的管路上作用启闭装置。
二、基本型号
Z41F3型、Z41F46型和Z40F3、Z40F46型。
三、设计规范
遵循GB 12234/API6000标准
四、驱动方式
手动、电动、下齿轮、伞齿轮传动。

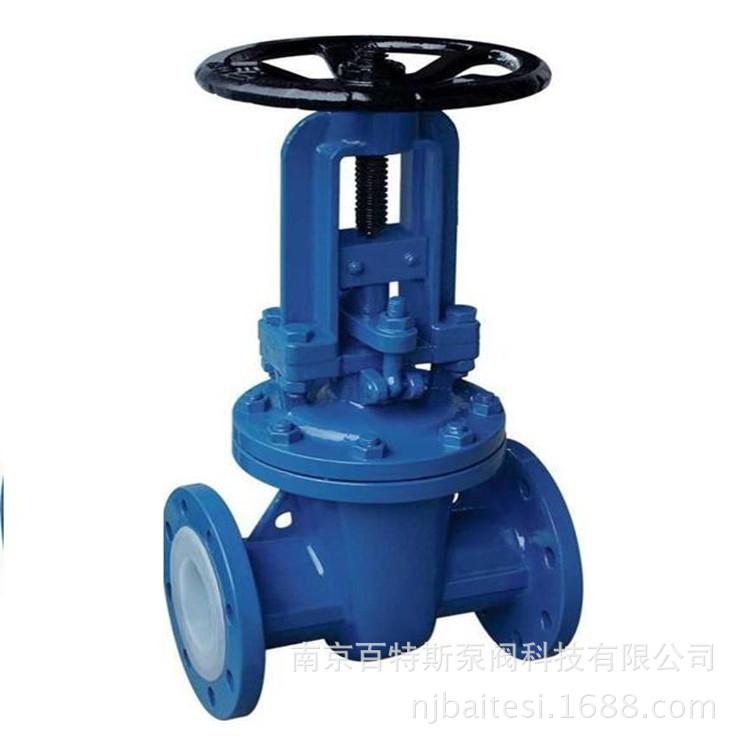

产品图片及结构图：
主要零部件材料表
| 序号 | 零件名称 | 灰铸铁 | 铸钢 | 不锈耐酸铸钢 | 超低碳不锈耐酸铸阀 | ||
| Z | C | P | R | P L | R L | ||
| 1 | 阀体/端盖/闸板 | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
| 2 | 阀杆 | 1Cr13 | 2Cr13 | 1Cr18Ni9 | 1Cr18Ni12Mo2Ti | 00Cr18Ni10 | 00Cr17Ni14Mo2 |
| 3 | 衬里/阀座 | PTFE(F 4 )、PCTFE(F 3 )、FEP(F 46 )、PFA(可溶性 4 ) | |||||
| 4 | 填料/压盖 | WCB | CF8 | CF8M | CF3 | CF3M | |
| 5 | 填料 | PTFE(F 4 ) | PTFE(F 4 ) | PTFE(F 4 ) | |||
| 6 | 活节螺栓 | 35 | 1Cr17Ni2 | 1Cr17Ni2 | |||
| 7 | 阀杆螺母 | ZCuAI10Fe3 | ZCuAI10Fe3 | ZCuAI10Fe3 | |||
| 8 | 紧固螺母 | 45 | 1Cr17Ni2 | 1Cr18Ni9Ti | |||
| 9 | 螺母 | 0Cr18Ni9 | 0Cr18Ni9 | ||||
| 10 | 手轮 | WCB | WCB | WCB | |||
基本型号
| 手动 | Z41F 3 | Z40F 3 | 蜗轮 | Z441F 3 | Z440F 3 |
| Z41F 46 | Z40F 46 | Z541F 46 | Z540F 46 | ||
| 气动 | Z641F 3 | Z640F 3 | 电动 | Z941F 3 | Z940F 3 |
| Z641F 46 | Z640F 46 | Z941F 46 | Z940F 46 |

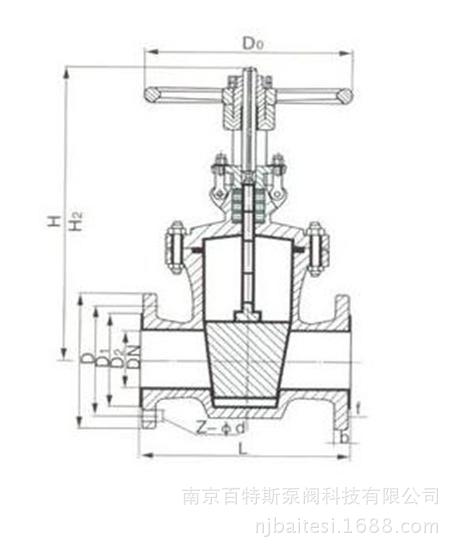

主要外型和连接尺寸
| 公称通径 | 标准值 | 参考值 | ||||||||||
| DN(mm) | NPS(inch) | L | D | D1 | D2 | f | b | Z-Фd | D 0 | H | H1 | WT(Kg) |
| PN1.0MPa | ||||||||||||
| 15 | 1/2 | 130 | 95 | 65 | 45 | 2 | 14 | 4-Ф14 | 100 | 110 | 125 | 6 |
| 20 | 3/4 | 150 | 105 | 75 | 55 | 2 | 16 | 4-Ф14 | 100 | 120 | 140 | 7 |
| 25 | 1 | 160 | 115 | 85 | 65 | 2 | 16 | 4-Ф14 | 120 | 132 | 155 | 8 |
| 32 | 11/4 | 180 | 135 | 100 | 78 | 2 | 18 | 4-Ф18 | 120 | 156 | 185 | 11 |
| 40 | 11/2 | 240 | 145 | 110 | 85 | 3 | 18 | 4-Ф18 | 160 | 167 | 210 | 20 |
| 50 | 2 | 250 | 160 | 125 | 100 | 3 | 20 | 4-Ф18 | 160 | 358 | 410 | 28 |
| 65 | 21/2 | 270 | 180 | 145 | 120 | 3 | 20 | 4-Ф18 | 180 | 375 | 440 | 32 |
| 80 | 3 | 280 | 195 | 160 | 135 | 3 | 22 | 4-Ф18 | 180 | 435 | 515 | 45 |
| 100 | 4 | 300 | 215 | 180 | 155 | 3 | 22 | 8-Ф18 | 220 | 500 | 600 | 60 |
| 125 | 5 | 325 | 245 | 210 | 185 | 3 | 24 | 8-Ф18 | 220 | 615 | 740 | 110 |
| 150 | 6 | 350 | 280 | 240 | 210 | 3 | 24 | 8-Ф23 | 240 | 675 | 825 | 120 |
| 200 | 8 | 400 | 335 | 295 | 265 | 3 | 26 | 8-Ф23 | 280 | 820 | 1020 | 150 |
| 250 | 10 | 450 | 390 | 350 | 320 | 3 | 28 | 12-Ф23 | 320 | 970 | 1220 | 240 |
| 300 | 12 | 500 | 440 | 400 | 368 | 4 | 28 | 12-Ф23 | 320 | 1145 | 1445 | 340 |
| 350 | 14 | 550 | 500 | 460 | 428 | 4 | 30 | 16-Ф23 | 360 | 1280 | 1630 | 550 |
| 400 | 16 | 600 | 565 | 515 | 482 | 4 | 32 | 16-Ф25 | 400 | 1450 | 1850 | 680 |
| 450 | 18 | 650 | 615 | 565 | 532 | 4 | 32 | 20-Ф25 | 500 | 1538 | 1988 | 795 |
| 500 | 20 | 700 | 670 | 620 | 585 | 4 | 34 | 20-Ф25 | 500 | 1730 | 2230 | 880 |
