多参量差压变送器 显示瞬时流量累积流量 压力温度 电池供电

一.技术参数

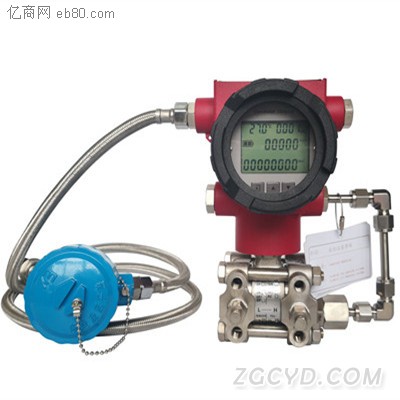

  多参量变送器是一种新型的差压变送器，可显示工作压力、温度、瞬时、累积流量, 可以替代原来的由差压变送器、压力变送器、温度变送器、二次仪表的传统组合。并可对气体、蒸汽进行自动温度压力补偿、实现了现场直接显示标况流量、质量流量的功能，在外接24V电源的情况下， 可以提供电流、频率、485远传输出。并可以使用一个电池工作2-3年，可以与差压类节流装置(V锥、孔板、弯管、喷嘴、文丘里、阿牛巴、威力巴、毕托管、楔形)直接配用，组成一体化V锥流量计、一体化孔板流量计、一体化弯管流量计、一体化喷嘴流量计、一体化文丘里流量计、一体化阿牛巴流量计、一体化威力巴流量计、一体化毕托管流量计、一体化楔形流量计。

二.特征描述

1. 可电池供电现场显示无须外接电源工作2-3年
2. 全隔离输出超强抗**性设计，**一切**
3. 可输出脉冲、电流(4-20mA)、485(modbus-rtu)信号
4. 自带温度压力传感器
5. 气体、蒸汽自动温度压力补偿
6. 量程比1:60 1:100 1:200 1:400
7. 气体可显示温度、压力、工况流量、标况流量等参数
8. 蒸汽可显示温度、压力、密度、质量流量等参数
9. 可对流量传感器线性进行分段矫正

10.微差压可以测量10Pa-6000Pa
11.用户不需要做任何调试装上即可使用
12.开放平台，可根据用户要求定制算法
13.可靠性高，用户不需做任何维护
14.传感器逐点补偿，温度稳定性高
15.隔爆设计，隔爆等级ExdIICT4

三.多参量变送器规格

四.工作原理图

五.安装注意事项

由于工艺流程的需要，KD9051系列变送器经常安装在工作条件较为恶劣的现场，为了保证其应有的精度指标，安装时注意以下事项：

1、管道进行扫线时候应关闭取压阀，防止过载或者高温烧坏变送器。

2、变送器应在额定压力、温度范围内工作，不能超过最大额定压力、温度范围。

3、应尽量安装在温度梯度和温度变化小，无冲击和振动的地方，无气泡。

4、安装位置尽量远离变频器或大功率电机，必要时采取隔离措施，使用**电源线。

六.安装示意图

七.用途/应用案例

八.案例现场

九.概述

多参量变送器的安装注意事项

1.多参量变送器与差压源之间导压管的长度应尽或许短，一般在3~50m方案内，其内径不宜小于8mm；导压管应坚持有不小于1:10的倾斜度，即水平方向敷设10m时，其两头高度差为1m。导压管的坡向应满足：当被测介质为气体时，应能使气体中的冷凝胶自动顺着导压管流回技能管道或设备中区，所以多参量变送器设备方位最好高于压源，若在实习设备中做不到这一点，则应在导压管路地最低点装设液体收集器和排液阀门。当被测介质为液体时，应能使液体中分出的气体之间顺着导压管流回技能管道或设备中去，否则应在导压管路地最高点装设气体收集器和放气阀门，所以多参量变送器设备方位最好低于取压源。总之，导压管线的斜度和坡向都是要保证在导压管线和多参量变送器中，只需单相介质(气相和液相)存在，以保证测量的稳定性和防止发作附加差错。

当被测介质为蒸气时，在导压管路中应设备冷凝容器，以防多参量变送器因高温蒸气进入而损坏。冷凝器设备方位，应保证两根导压管中的冷凝液液位长时间坚持在同一水平面上。从冷凝容器至多参量变送器的导压管路，应按被测介质为液体时的恳求敷设。
对于有腐蚀性的介质，在导压管路中应设备相应的隔绝设备，以防多参量变送器被腐蚀。在被测介质黏度很大、简略堆积或结晶、气相/液相变换温度低、易聚合等情况下，也应选用相应的隔绝设备，以防导压管被堵塞。

2、多参量变送器的设备留神事项
运用多参量变送器时应留神以下三点：
(1)多参量变送器在运用前有必要对其测量方案、零点漂移量、精度、静压差错等进行复校。
(2)多参量变送器设备后，开车之前还需检查一次各种多参量变送器的工作压力、工作温度、测量方案、漂移量等。看是不是和实习情况相符，若有不符的本地，则有必要查明要素并纠正后才调开车。
(3)翻开和停用时，应防止外表承受单向静压。
为了防止运用时单向受压，每台多参量变送器应趁便一套三阀组件，一般把它设备在多参量变送器的上方，其间阀1和阀3别离为高压和低压切断阀，阀2 为平衡阀。平衡阀2在开表和停表时用以保护多参量变送器和便于调零位。在翻开多参量变送器时，应先开平衡阀2，然后再翻开阀1和阀3，当阀1和阀3全开后，再关闭阀2。在停用多参量变送器时，也应先翻开平衡阀2，然后再别离关闭阀1和阀3.按以上次序翻开或停用多参量变送器，可以防止多参量变送器承受单向静压而过载；对于有冷凝胶或隔绝液的多参量变送器，也可以防止冷凝胶或隔绝液被冲跑。

多参量变送器的设备恳求:

⑴将弯管传感器外侧（正压则）引压管导入三阀组接至多参量变送器的正压室，将弯管传感器内侧（负压侧）引压管导入三阀组接至多参量变送器的负压室

　　
⑵多参量变送器在技能管道上的设备方位与被测介质有关，为了获得较好的设备效果，应留神思考下面情况

A防止多参量变送器与腐蚀性或过热的被测介质直接触摸

B防止剩余在引压管内堆积，堵塞

C正负压两头引压管的长度应尽量相同

D正负压两头引压管内的液柱压头应坚持平衡

E引压管设备在温度梯度和温度不坚决最小的本地

⑶测量液体流量时，多参量变送器应设备在被测管道的周围或下面，以便气泡排入管道中

⑷测量气体流量时，多参量变送器应设备在被测管道的周围或上面，以便堆集的液体简略流入管道中

⑸测量蒸汽流量时，多参量变送器应设备在被测管道的下面，以便冷凝水能布满在引压管中。

应格外留神，测量蒸汽或其它高温介质时，要防止多参量变送器接触介质的温度跨越多参量变送器运用的极限温度。

多参量变送器准确运用：一体化三阀组与多参量变送器投入工作时的操作程序：首要，翻开多参量变送器上两个排污阀，然后翻开平衡阀，再逐步翻开二个截止阀，将导压管内的空气或污物排除去，关闭二个排污阀，再关闭平衡阀，多参量变送器即可投入工作。多参量变送器零点在线校验操作程序：先翻开平衡阀，关闭二个截止阀，即可对多参量变送器进行零点校验。以罗斯蒙特3051型多参量变送器为例介绍多参量变送器的调零。松开电子壳体上**牌的螺钉，旋转**牌，露出零点调度按钮。（留神，有两个按钮，一个为零点调度按钮（zero），另一个为康复默认设置按钮（SPAN），留神挑选零点调度按钮。给多参量变送器加压，压力值等于4mA输出对应的压力值。按下零点调度按钮2秒钟，检查输出是不是成为4mA。带有表头的多参量变送器会闪现“ZEROPASS”。
多参量变送器调零留神事项：
1.零位调整螺钉和量程调整螺钉切勿搞婚、搞错。设备现场切勿进行多参量变送器的量程调整；
2.多参量变送器调零时正负压室及两头引压管温度有必要相同，假定两头有温差则调整的零点会随时刻发作漂移；
3.若在现场用多参量变送器进行正、负搬家补偿，则应在投运运状态下做零位调整。若搬家量过大，则不能再多参量变送器上进行搬家补偿。
压多参量变送器在往常运用中的留神事项：
1.切勿用高于36V电压加到多参量变送器上，致使多参量变送器损坏；
2.切勿用硬物碰触膜片，致使隔绝膜片损坏；
3.被测介质不允许结冰，否则将损害传感器元件隔绝膜片，致使多参量变送器损坏，必要时需对多参量变送器进行温度保护，以防结冰；
4.在测量蒸汽或其他高温介质时，其温度不该跨越多参量变送器运用时的极限温度，高于多参量变送器运用的极限温度有必要运用散热设备；
5.测量蒸汽或其他高温介质时，应运用散热管，使多参量变送器和管道连在一起，并运用管道上的压力传至变压器。当被测介质为水蒸气时，散热管中要写入恰当的水，以防过热蒸汽直接与多参量变送器接触，损坏传感器
6.在压力传输过程中，应留神以下几点，a.多参量变送器与散热管联接处，切勿漏气;b.开始运用前，假定阀门是关闭的，则运用时，应当非常留神、缓慢地翻开阀门，防止被测介质直接冲击传感器膜片，然后损坏传感器膜片；c.管路中有必要坚持疏通，管道中的堆积物会弹出，并损坏传感器膜片。
