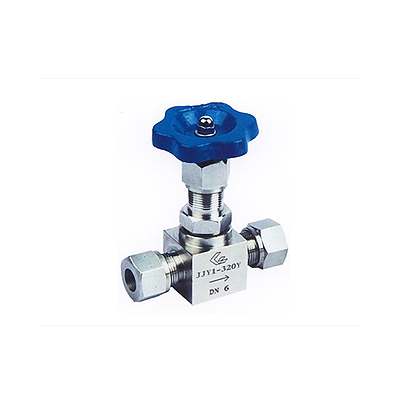

卡套式针型阀
主要零件材料
零件名称
Part name 阀体、阀盖、螺栓
BODY、Bonnet,
Bonnet bolt 阀杆、阀瓣、密封圈
Stem、Disc, Gasket 填料
Packing 垫片
Gasket 手轮
Hand wheel
JJY1-320-DN5 铬镍不锈钢
Cr,Ni Stainless steel 不锈钢
Stainless steel 聚四氟乙稀、柔性石墨
PTEF,Soft graphite 橡胶石棉板
Latex asbestos 优质碳钢
High grade
carbon steel
主要性能规范
型号
Type 公称压力（MPa）
Nominal Pressure 试验压力PS（MPa）Test pressure 工作压力（MPa）
Working Pressure 工作温度(℃)
Working Temperature 适用介质
Suitable
壳体
（MPa）Shell 密封
（液）
Seal 密封
（气）
Seal
JJY1-320-DN5 32.0 48.0 35.2 0.6 32.0 P≤540℃ 液化石油气水、酸、蒸汽、油品等
Petroleum gas Water,Asic,Steam, Oil etc.
C≤425℃
主要外型与连接尺寸
型号
Type 公称直径DN(mm)
Nominal diameter 尺寸 Dimensions 重量(Kg)
Weight
L D1 H H1 h M1
JJY1-320 5 104 65 104 112 14 M22×1.5 1.0
