风量:Q(m3/hr)=k(有害气体总量m3/hr)/[Pi(允许浓度)-Po(通风时浓度)]
(二)根据房间热源产生的热量确定风量:
风量:Q=H总热量(Kca/hr)/0.3×Δt
Δt=室外温度

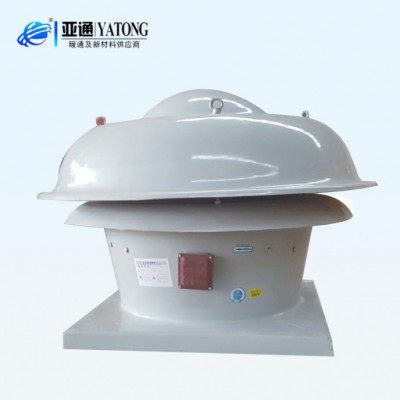

BDW-87-5型变速屋顶风机性能表
型号NO 叶轮(φmm) 三相变速电机 相同的静压mmH2O 相同的风量m3/h 噪声dB(A)
功率KW 根数P 转速(r/min)
4 400 0.4 6/8/12 985/740/480 18/10/6 7200/5400/3600 64/57/45
5 500 1.1 6/8/12 985/740/480 25/14/6 11800/8500/5900 66/60/52
6 600 3.7 6/8/12 985/740/480 40/21/10 23800/18000/11300 75/70/58
BDW-87-5型变速屋顶风机安装外形尺寸表
型号NO A B C D E F 重量(kg)
4 680 1000 680 484 50 550 ~65
5 850 1250 850 605 50 720 ~90
6 1020 1500 1020 726 50 890 ~130
