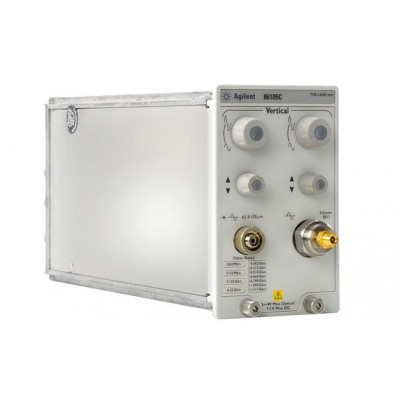

安捷伦 Agilent 86105C 9 GHz 光模块/ 20 GHz 电采样模块,750 至 1650 nm SMF 和 MMF
主要特性和功能
带宽:8.5 和 20 GHz
本底噪声:无
支持的数据速率:155 Mb/s 至 11.3 Gb/s 参考接收机
输入类型:3.5 mm
单模多模模块类型
9 GHz 放大光通道,用于 9/125 至 62.5/125 光纤;20 GHz 电通道,配有 3.5 毫米阳头输入
描述
使用单一插入式模块执行波形表征,并测试发射机与多种网络技术的一致性
精心设计适合您所需的模块:四种低数据速率滤波器组合(选件 100)、多个 9 GHz 滤波器(选件 200),或低数据速率滤波器与多个 9 GHz 滤波器的组合(选件 300)
选件-安捷伦 Agilent 86105C 示波器光电模块
Low rate data filters
86105C-110 Filter for 155 Mb/s
86105C-120 Filter for 622 Mb/s (also covers 614 Mb/s)
86105C-130 Filter for 1.063 Gb/s
86105C-140 Filter for 1.250 Gb/s (also covers 1.229 Mb/s)
86105C-150 Filter for 2.125 Gb/s
86105C-160 Filter for 2.488 Gb/s and 2.500 Gb/s (also covers 2.458 Gb/s)
86105C-170 Filter for 2.666 Gb/s
86105C-180 Filter for 3.125 Gb/s (also covers 3.072 Gb/s)
86105C-190 Filter for 4.25 Gb/s
86105C-193 Filter for 5.0 Gb/s
86105C-195 Filter for 6.25 Gb/s (also covers 6.144 Gb/s)
High Rate Data Filters
86105C-200 86105C-200 9 GHz 光采样模块 / 20 GHz 电采样模块,750 至1650 nm--SMF 和 MMF
86105C-300 86105C-300 9 GHz 光采样模块 / 20 GHz 电采样模块,750 至1650 nm--SMF 和 MMF
