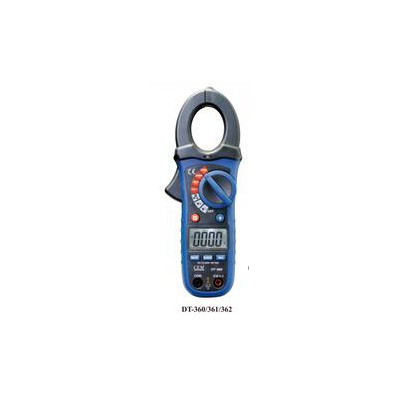

362使用说明书
交流钳形表
安全手册
国际安全标志
表明此项操作必须遵照说明书的要求
表明此端可能出现危险电压
表明双绝缘保护
安全条款
测试时请勿输入超出允许范围的数值
测试时请勿在电阻中输入电压
使用完后，请将表的功能选择切换到“OFF”上
警告
测试前将功能转盘旋转到适当的档位
测量电压时不要将档位打到电流或电阻上
当改换档位时通常将表笔与电路断开
不要输入超出允许范围的数值
注意
错误操作会导致伤害或死亡。使用前请仔细阅读说明书
更换电池前取下表笔。
使用前检查表笔和仪器是否有损坏，若有损坏请修理或更换。
当电压高于25VAC rms or 35VDC时测试要十分小心，否则会导致电击
如果存放时间长，应取出电池
在进行二极管，电阻，短路测试时，应把电容放电并断开电源
在电路插座上测量电压时，由于不确定表笔与电路插座的
凹处是否正确连接，测量会比较困难或者读数可能不正确。此外，必须确保端口是否断开
请遵照本说明书的指示来进行测量，否则仪表的保护功能
可能会由此而减弱。
输入极限
功能 最大输入
交/直流电流 400A DC/AC
交直流电压 600V DC/AC
频率,电阻,二极管,短路蜂鸣测试,电容 250V DC/AC
温度(°C/°F) 250V DC/ AC
面板描述
1. 感应电流钳夹
2. 非接触交流电压指示灯
3. 钳头扳机
4. 功能选择按键
5. 数据保持和背光按键
6. 相对值测量
7. 液晶显示屏
8. 模式选择按键
9. 量程选择按键
10. 频率或%占空比测量
11. COM 端输入插孔
12. V ΩCAP TEMP Hz端插孔
13. 电池门
1. AC DC 交流/直流输入指示
2. 负号
3. 8.8.8.8 4000位( 0 到 3999) 显示值
4. AUTO 自动量程指示
5. REL 相对值指示
6. 二极管测试指示
7. ))) 短路蜂鸣测试指示
8. HOLD 数据保持指示
9. °C,°F, ?,m,V,A,K,M,Ω 测试单位符号指示
10. Hz % 频率或占空比测试指示
技术指标
功能 测量量程和分辩率 准确率(% of reading)
交流电流(50/60Hz) 40.00 AAC ± (2.5 % + 8 digits)
400 .0AAC ± (2.8 % + 5 digits)
直流电流 40.00 ADC ± (2.5 % + 5 digits)
400 .0ADC ± (2.8 % + 5 digits)
直流电压 400.0 mVDC ± (0.8% + 2 digits)
钳夹开口尺寸 约为1.2" (30mm)
二极管测试 测试电流0.3mA典型值;
开路电压 1.5V DC典型值.
短路蜂鸣测试 <150?蜂鸣;测试电流小于 < 0.5mA
电池低电能提示 “ ”
过载提示 “ OL”
采样速率 一般每秒2次
输入电阻 10M? (直/交流电压)
显示 4000 位 LCD显示
交流电流 50-60Hz (AAC)
交流电压频宽 50-400Hz (VAC)
操作温度 41 到 104oF (5 到40oC)
贮藏温度 -4 到140oF (-20 到 60oC)
操作湿度 87?F (31?C)，最大达80%，在104?F(40?C)减至50%
贮藏湿度 <80%
海拔高度 最高7000. (2000米)
过电压 Category III 600V
电池 一个9V 电池
自动关机 大约30分钟
尺寸/重量 197x70x40mm/183g
安全 CE符合ICE1010安全规范，600V CATIII
操作
注意:使用此仪表测量前请阅读本说明书上所有的警告和安全
条款。使用完后，请将表的功能选择键切换到“OFF”上
测量交/直流电流
警告:测量交流电流前请确保表笔
没有与仪表相连接
1. 把功能转盘转至400ADC,
40ADC,400AAC or40AAC
range档位.
2. 如果事先不能确定测量电流
的大小，请首先把转盘转到高
量程再逐步将档位调低。
3. 按下扳机打开钳夹，把被测电线完全圈在钳夹内。
液晶显示屏上将显示被测电流的读数
测量交/直流电压
1. 把黑色表笔插入COM 插孔,
把红色表笔插入V ? 插孔.
2. 选择按钮拨至V 档位.
3. 按下MODE键选择交/直流电压
4. 表笔的尖端与被测电路接触
5. 在液晶显示屏上读取读数
测量电阻
1. 黑色表笔插入COM插孔,把红色表笔插入V?插孔.
2. 功能选择按钮拨至 ????????????))) CAP 档位. 3. 把表笔与被测电路相接触。测试时最好将电路的一端断开,以使剩余
的电路不会干扰被测电阻的读数
4. 在液晶显示屏上读取电阻读数
测量二极管和短路蜂鸣测试
1. 把黑色表笔插入COM 插孔,把红色表笔插入V?插孔
2. 将功能选择按钮扭至 ? ?))) CAP档位
3. 按下MODE键直至屏幕上出现“ ”符号
4. 把表笔与被测二极管相接触。正向导通电压为0.4V to 0.7V.反向导通电压将显示.短路将接近0mV数值,开路电压将显示“OL”.
短路蜂鸣测试时，若电阻< 150?, 产生蜂鸣.
测量电容
警告:为避免电击，请在测试时断开电源，并在进行电容测量前放掉所有电容器上的电量取出电池并拔出电源软线
1. 将功能选择按钮旋至????????))) CAP档位.
2. 把黑色表笔插入COM插孔,把红色表笔插入V?插孔
3. 表笔的尖端与被测电容器接触
4. 在液晶显示屏上读取电容值
测量频率或%占空比测量
1. 将功能选择按钮旋至“VDC/AC,Hz”档位.
2. 把黑色表笔插入COM插孔,把红色表笔插入V?插孔.
3. 通过Hz/%键选择Hz 或%占空比
4. 将两表笔尖端与被测电路相接触
5. 在液晶显示屏上读取频率值
测量温度
警告: 为避免电击，在进行温度测量前，请断开所有被测物体的电源
1. 将功能选择旋钮置于°C °F档位.
2. 把温度探头黑色表笔插入(COM)插孔，把红色表笔插入V插孔,确
保极性正确.
3. 把温度探头与想要测量的物体表面部份接触。并一直保持温度探
头与该物体所测部位接触直到读数稳定(大约30秒).
4. 在显示屏上读取读数
警告: 为避免电击，当变换测量功能时，请把温度探头断开
测量非接触交流电压
1. 让其探头靠近或插入火线的输出插座孔时。
2. 如果火线带有220V交流电输出，指示灯就会被点亮。
注意: 如果是零线和火线缠绕在一起时，此时测试要将两线分开，来进行火线与零线的区分。
注意: 此非接触交流电压测电笔设计为高度灵敏探测.当遇到静电或其它能带电体时，可能指示灯也会亮起或瞬间闪烁，这属于正常现象。
MODE键
用于选择所需测量功能交直流电压, 电阻，二极管，短路蜂鸣测试
数值保持功能（HOLD键）
按下HOLD数值保持功能即可锁定数值。此功能按键位于仪表的左侧。当数值保持功能处于激活状态时屏幕会显示HOLD。再按此键即取消此功能。
相对值按键
在直流电流和电容测量模式，此按键用于显示值归零。在其它模式下为相对值测量。
量程按键（RANGE键）
按下RANGE键即自动切换到自动量程。自动选择适合的量程。若需要使用手动量程，请按以下进行操作:
1. 按RANGE键，显示自动量程已关闭，同时打开手动量程
2. 按RANGE键逐步选择量程直到选到你所需的量程。
3. 按RANGE键2秒将退出手动量程，使仪表回到自动量程。
电池更换
1. 用螺丝刀拧开电池门螺丝钉
2. 打开电池门
3. 更换一个9V电池
4. 重新盖好电池门，拧好电池门的螺丝钉
