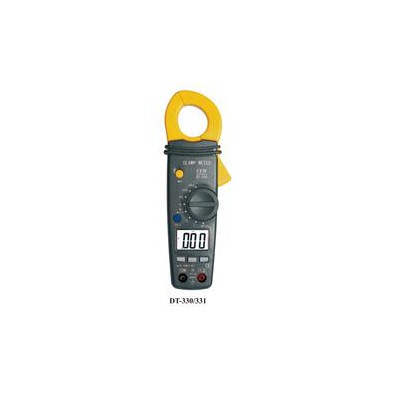

交流钳型数字万用表331
使用说明书
安全手册
国际安全标志
使用前请先阅读安全须知说明。
表明此端可能出现危险电压。
双绝缘保护。
安全条款
测试时请勿输入超出允许范围的数值。
测试时请勿在电阻中输入电压。
使用完后，请将表的功能选择键切换到“OFF”上。
警告
测试前将功能转盘旋转到适当的位置。
测量电压时不要将档位打到电流或电阻上。
当改换档位时通常将表笔与电路断开。
不要输入超出允许范围的数值。
注意
错误操作会导致伤害或死亡。使用前请仔细阅读说明书。
更换电池前取下表笔。
使用前检查表笔和仪器是否有损坏，若有损坏请修理或更换。
当电压高于25VAC或35VDC时测试要十分小心，否则会导致电击。
如果存放时间长，应取出电池。
在进行二极管、电阻、短路测试时，应把电容放电并断开电源。
请遵照本说明书的要求来进行测量使用，这样可以延长该仪表的使用受命。
输入极限
功能 最大输入
交流电流 400A
直流电压，交流电压 600V DC/AC
电阻、二极管、短路蜂鸣测试 250V DC/AC
温度 (℃/℉) 60V DC/24V AC
面板描述
1. 测电流钳夹
2. 钳夹扳手
3. 功能选择旋钮
4. 液晶显示屏
5. 最大值保持键
6. 数据保持键
7. 方式选择键
8. 功能选择键
9. 背光显示键
10. COM 输入柱
11. V Ω输入柱
12. 电池后盖
1. AC DC 交流电、直流电
2. 负号
3. 1.8.8.8 2000 位 (0 至 1999) 测试值
4. AUTO 自动量程方式
5. MAX 最大保持状态
6. 二极管测试
7. ?))) 短路蜂鸣测试
8. HOLD 数据保持方式
9. BAT 电池低电能符号
10. ℃,℉,m,V,A,K,M,Ω 测试单位符号
技术指标
功能 测量量程 精准率 (% of reading)
交流电流 2.000 AAC ± (2.5% + 10 digits)
20.00 AAC ± (2.5% + 4 digits)
200.0 AAC
400 AAC ± (3.0% + 4 digits)
直流电压 200.0 mVDC ± (0.8% + 5 digits)
2.000 VDC ± (1.2% + 3 digits)
20.00 VDC
200.0 VDC
600 VDC ± (1.5% + 3 digits)
交流电压 200.0 mVAC ± (1.5% + 30 digits)
2.000 VAC ± (1.5% + 3 digits)
20.00 VAC
200.0 VAC
600 VAC ± (2.0% + 4 digits)
电阻 200.0 ? ± (1.0% + 4 digits)
2.000K? ± (1.5% + 2 digits)
20.00K?
200.0K?
2.000M? ± (2.0% + 3 digits)
20.00M? ± (3.0% + 5 digits)
温度 (K型)
-20 to 1000?C ?(3.0% reading + 5 ?C)
(不包括K型探头精确)
-4 to 1832?F ?(3.0% reading +8?F)
注意: 在200mV AC量程时， 不是自动量程.
钳夹开口尺寸 约为0.9’’(23mm)
二极管测试 测试电流0.3mA 典型值；开路电压1.5V DC典值。
短路蜂鸣测试 <120?时蜂鸣；测试电流 < 1mA
电池低电能提示 “ BAT”
过载提示 “OL “
采样速率 一般每秒2次
输入阻抗 7.8M? (VDC 和VAC)
显示 3-1/2 位即(2000 位) 液晶显示屏
交流电流宽带 50/60Hz (AAC)
交流电压宽带 50/400Hz (VAC)
操作温度 14 to 122oF (-10至 50oC)
贮藏温度 -14 to 140oF (-30至60oC)
相对湿度 90%(0oC至30oC); 75%(30oC至40oC); 45%(40oC至50oC)
海拔高度 操作3000m; 贮藏 10,000m
过电压 CAT III 600V
电池 2个 1.5V “AAA” 电池
自动关机 15分钟无任何操作后
尺寸/重量 200x50x35mm/200g
安全 CE符合ICE 1010的安全规范，600V CATIII。
操作
注意:使用此仪表测量前请阅读本说明书上所有的警告和安全条款。使用完后，请将表的功能选择键切换到“OFF”上。
测量交流电流
警告: 测量交流电流前请确保测试表笔没有与仪表相连接。
1. 把功能转盘转至 400 或 200A或 20A或
2A 档位. 如果事先不能确定测量的档位，请首先把转盘
转到高量程再逐步将档位调低，
2. 按下扳手打开钳夹，把被测电线完全圈在钳夹内的中心位置，
注意：钳夹只能夹其中的一根零线或火线来进行测量，如图所示，
3. 液晶显示屏上将显示被测电流的读数。
测量直流/交流电压
1. 把黑色表笔插入COM插孔，把红色表笔插入V?插孔，
2. 选择旋钮拔至V的档位，
3. 按下MODE键选择直流/交流电压，
4. 表笔的尖端与被测电路接触，
5. 在液晶显示屏上读取读数。
测量电阻及短路蜂鸣测试
1. 把黑色表笔插入COM插孔，把红色表笔插入V?插孔，
2. 功能选择旋钮拔至 ?))) ? 档位，
3. 按下MODE 键选择电阻? 或 ?))) 测量，
4. 把表笔与被测电路相接触。测试时最好将电路的一端断开，以使剩余的电路不会干扰被测电阻读数，
5. 在液晶显示屏上读取电阻读数，
6. 如果电阻小于120???蜂鸣响起。
二极管测量
1. 把黑色表笔插入COM插孔，把红色表笔插入V?插孔，
2. 功能选择旋钮扭至 ?))) 的档位，
3.按下 MODE 键直至屏幕上出现l “ 符号 ，
4.把表笔与被测试二极管相接触. 正向导通电压为0.4V至0.7V. 反向导通电压将显示”OL”. 短路将接近于0mV的数值; 开路将显示”OL”。
温度测量
警告: 为避免电击，在进行温度测量前，请断开电路上所有的电源。
1. 将功能选择旋钮置于TEMP.的档位，
2. 把探头黑色表笔插入COM插孔，把探头红色表笔插入V?插孔。确保极性正确，
3. 通过MODE键选择?C 或 ?F，
4. 把温度探头与想要测量物体的表面部分接触，并一直保持温度探头与该物体所测部位接触 直到读数稳定(大约 30 秒)，
5. 读数在显示屏上读取。
警告:为避免电击 ，请确保在转换到其他测试功能前表笔已被移开。
数值保持功能
按下数值保持功能键即可锁定数值。数值保持功能键位于表的左边.。当数值保持功能处于活动状态时屏幕上会显示HOLD。再次按下数值保持功能键即取消此功能。
最大值保持
按下仪表左边的MAX键可保持显示屏上的最大测量数值。此时显示屏上的数值只会显示最大值，会随着测量计数的增大而变化。再次按下MAX键即可取消此功能。
手动选择量程
本仪表为自动量程。按下RANGE键即可切换到手动选择量程。每按一次量程键都会切换到另一量程。按住RANGE键2秒可会到自动量程。手动量程在交流电流、二极管和短路测试功能中不起作用。
背光源显示
背光功能用于在光线不足的情况下照亮显示屏。按下 键1秒可打开背光功能，再次按下此键1秒可关闭背光功能。
电池更换
当仪表显示屏上显示电池符号时，就应更换电池（注意表笔要从电路上断开以防电击）。
1. 用螺丝刀拧开电池门的螺丝钉，
2. 打开电池门，
3. 更换两个 “AAA” 电池 (UM4 R03)，
4. 重新盖好电池门，拧好电池门的螺丝钉。
