品牌 | 中科 | 型号 | DC50C | 材质 | 工程塑料 |
性能 | 耐磨 | 用途 | 潜水泵 | 驱动方式 | 磁力 |
输送介质 | 热水泵 | 泵轴位置 | 卧式 | 叶轮结构 | 半开式叶轮 |
叶轮吸入方式 | 其他 | 流量 | 2.5(m3/h) | 叶轮数目 | 7 |
扬程 | 6.5(m) | 吸入口径 | 20(mm) | 排出口径 | 20(mm) |
结构原理 | 中开泵 | 级数 | 多级 | 重量 | 0.6(kg) |
电压 | 12-24(V) | 规格 | DC50C-1230S,DC50C-1260S,DC50C-2440S,DC50C-2480S |
DC50C系列

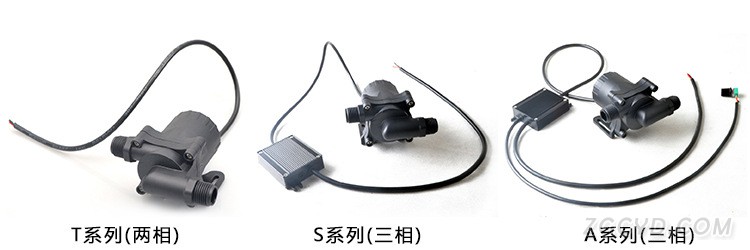

外观图
参数规格
序号 |
类别 |
规格 |
1 |
泵体尺寸及重量 |
100.5mmx95.5mmx69.6mm;480g |
2 |
水泵出水口外径 |
20mm螺纹(1/2英寸螺纹) |
3 |
水泵进水口外径 |
20mm螺纹(1/2英寸螺纹) |
4 |
驱动方式 |
无刷直流磁力隔离(三相无传感器程序驱动) |
5 |
水泵壳体材料 |
PA66+30%GF (可更换) |
6 |
使用方式 |
可长时间连续运转 |
7 |
使用介质 |
水,油,以及其他酸碱溶液 |
8 |
最大工作温度 |
60℃【两相/T系列】或者100℃【三相/S或A系列】 |
9 |
功耗 |
2.5W~45.6W【两相】;2.5W~86.4W【三相】 |
10 |
额定电压 |
12Vdc或24Vdc |
11 |
使用电压 |
5Vdc ~ 14Vdc(最大)或5Vdc ~ 26Vdc(最大) |
12 |
最大负载电流 |
2.0A【两相】or 3.8A【三相】 |
13 |
最大流量 |
32L/MIN【两相】;40L/MIN【三相】 |
14 |
最大静态扬程 |
4M【两相】;8M【三相】 |
15 |
噪音 |
<40dB (1M距离) |
16 |
防水等级 |
IP68(可潜水安装) |
17 |
寿命 |
大于30000小时 |
18 |
供电方式 |
太阳能板,蓄电池,适配器,电源模块 |
19 |
保护功能(选配) |
可选配缺水保护、空转保护、堵转保护、卡死保护 |
20 |
调速功能(调功率)(选配) |
可选配PWM调速,0~5V模拟信号调速,电位器调速 |
21 |
速度反馈(选配) |
脉冲信号, 水泵的实际转速为脉冲信号频率的30倍 |
22 |
水泵特点 |
1、体积小,效率高,寿命长,噪音低; 2、陶瓷轴芯,碳纤维石墨轴套超级耐磨; 3、死亡率低于0.5% 4、无碳刷无磨损,采用电子换向,三相直流水泵采用智能程序驱 动,软启动无冲击,自带保护功能; 5、软启动可直接连接太阳能板供电; 6、采用耐高温材料,三相水泵可浸泡100度开水长期运转; 7、水电隔离,环氧树脂灌封,完全防水,防漏电; |
水泵内部结构特点
参数表(仅供参考,水泵24V扬程调制范围3~5M,12V扬程,范围2-3.5M)
型号 |
电压 |
最大负载电流 |
最大扬程 |
最大流量 |
最大功耗 |
V (dc) |
A |
m |
L/H |
W |
|
DC50C-1230T |
12 |
2.0 |
3.0 |
1680 |
24 |
DC50C-1230S |
|||||
DC50C-1230A |
|||||
DC50C-1260S |
12 |
4.5 |
6.0 |
2100 |
54 |
DC50C-1260A |
|||||
DC50C-2440T |
24 |
2.0 |
4.0 |
1920 |
48 |
DC50C-2440S |
|||||
DC50C-2440A |
|||||
DC50C-2480S |
24 |
3.60 |
8.0 |
2400 |
86.4 |
DC50C-2480A |
|||||
选型注意事项 |
|

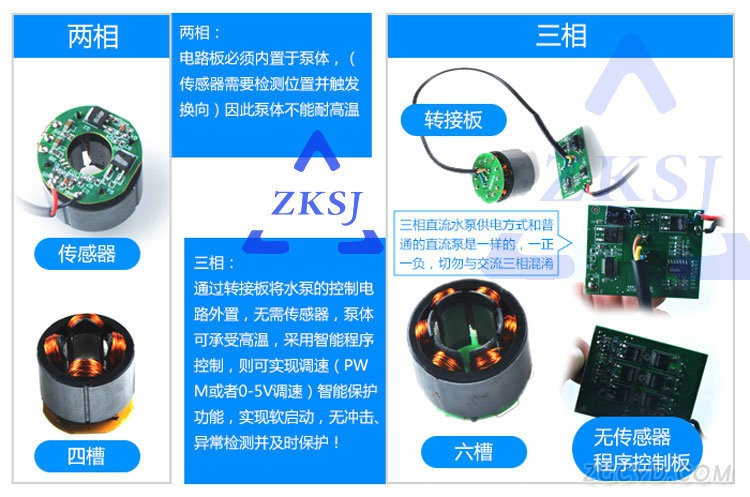

两相直流水泵与三相直流水泵(无传感器智能)的区别
两相(T系列) |
传感器驱动,电路板必须内置,无法通过智能方式调速启动有冲击 |
三相(S/A系列) |
直流三相指的是无传感器智能驱动,电路板可外置(泵体可以耐高温)。 可调速(PWM、0~5V模拟信号、电位器调速)【选配】 堵转及反接保护,过压过流保护,过温保护 软启动,启动电流低,无冲击,特别适用于太阳能板直接供电 |
三相直流水泵接线图解
位器调速接线方法:(非调速水泵没有引出调速信号线)
调速接口中的红线为正5V,黄色线为调速信号线,黑线为地线,红色和黑色线分别接电位器的两端,黄线接电位器的中间,
这样旋动电位器可使黄线的电压在0-5V之间滑动,从而采用电位器实现了0 -5V之间的调速。切勿将红线和黑线碰到一起,这样
容易导致电路板烧坏,电位器调速和VR(0-5V)调速是一样的,如果采用VR调速则只需要将电位器取下,按照VR调速方法接线即可。
PWM或者模拟信号VR(0-5V)调速的接线方法:
PWM(50-800HZ信号幅值为5v)或者模拟信号(0-5V)调速只需要将调速接口中的黄色线接到外界控制系统的调速信号
发生端口(PWM或者0-5V),黑线接到系统地线,红线悬空即可。
流量-扬程曲线图
尺寸图
产品细节图
应用范围:
电动汽车散热系统,自动化设备水循环,水制冷等电器,饮水机,卫浴产品,碎纸机,无土栽培,水暖床垫,空调抽水,水族鱼缸,桌面工艺品,足浴盆,水暖床垫,热水器,电脑水冷,水冷风扇,医疗器械,制药系统,化工,循环系统,冷却散热系统,制冷系统,水冷空调,水冷风扇,移动洗澡机,太阳能喷泉,太阳能循环系统,家庭增压系统,别墅供水系统,小型灌溉系统,水处理系统,小型供水系统,汽车循环系统,汽车加热系统,机床,家用电器,厨房电器,卫浴产品,热水循环系统
产品检验
产品爆炸图
选型指南
型号 |
电压(DC) |
电流范围 |
最大扬程 |
最大流量 |
进水口径 |
出水口径 |
调速 |
空转/卡死保护 |
DC30A |
5~12V |
0.1~0.35A |
3m |
4L/MIN |
8mm |
8mm |
定做 |
选配 |
DC40 |
6~24V |
0.15~1.2A |
8m |
11L/MIN |
14mm |
10mm |
PWM/0~5V/手动 |
选配 |
DC40A |
6~24V |
0.15~1.2A |
6m |
14L/MIN |
14mm |
14mm |
PWM/0~5V/手动 |
选配 |
DC40C |
6~24V |
0.15~1.2A |
6m |
15L/MIN |
4分螺纹 |
4分螺纹 |
PWM/0~5V/手动 |
选配 |
DC40D |
6~24V |
0.15~1.2A |
8m |
10L/MIN |
10mm |
10mm |
PWM/0~5V/手动 |
选配 |
DC40F |
6~24V |
0.15~1.2A |
6m |
16L/MIN |
4分螺纹 |
4分螺纹 |
PWM/0~5V/手动 |
选配 |
DC40H |
6~24V |
0.15~1.2A |
11m |
7.5L/MIN |
11mm |
8mm |
PWM/0~5V/手动 |
选配 |
DC50 |
6~24V |
0.15~3.8A |
7m |
44L/MIN |
22mm |
22mm |
PWM/0~5V/手动 |
选配 |
DC50A |
6~24V |
0.15~3.8A |
5m |
60L/MIN |
27mm |
27mm |
PWM/0~5V/手动 |
选配 |
DC50B |
6~24V |
0.15~3.8A |
13m |
30L/MIN |
20mm |
20mm |
PWM/0~5V/手动 |
选配 |
DC50C |
6~24V |
0.15~3.8A |
8m |
42L/MIN |
4分螺纹 |
4分螺纹 |
PWM/0~5V/手动 |
选配 |
DC50D |
6~24V |
0.15~3.8A |
8m |
42L/MIN |
20mm |
20mm |
PWM/0~5V/手动 |
选配 |
DC50E |
6~24V |
0.15~3.8A |
15m |
25L/MIN |
4分螺纹 |
4分螺纹 |
PWM/0~5V/手动 |
选配 |
DC50F |
6~24V |
0.15~3.8A |
15m |
25L/MIN |
4分螺纹 |
4分螺纹 |
PWM/0~5V/手动 |
选配 |
DC50G |
6~24V |
0.15~3.8A |
8m |
40L/MIN |
4分螺纹 |
4分螺纹 |
PWM/0~5V/手动 |
选配 |
DC50K |
6~24V |
0.15~3.8A |
16m |
23L/MIN |
14mm |
14mm |
PWM/0~5V/手动 |
选配 |
DC50W |
24V |
1~3.8A |
造浪 |
28000L/H |
潜水 |
58mm |
变频调速控制 |
选配 |
DC50Q |
24V |
1~3.8A |
5m |
5000 L/H |
1寸螺纹 |
1寸螺纹 |
变频调速控制 |
选配 |
DC60Q |
24V |
1~5A |
5m |
12000L/H |
1.2寸螺纹 |
1.2寸螺纹 |
变频调速控制 |
选配 |
备注: 1、扬程流量范围内的都可以定制。 2、进出水口尺寸,连接方式可开模定制。 3、调速方式可以定制,可定制控制系统,也可根据系统定制水泵。 4、工作温度常规60度以内,可以定做100度的,详情请查看相关系列具体信息。 5、可定做食品级水泵。 6、可定做静音水泵。 详细型号及参数请查询中科世纪官网:http://www.smalldcpump.com |
安装方式
