—水喷淋自动灭火装置
一.适用范围
闭式泡沫-水喷淋装置属于自动喷水和泡沫联用灭火系统的一种类型。在原有的湿式自动喷水灭火系统基础上增加了泡沫液供给装置,既可以喷水,又可以喷泡沫。由于泡沫与火焰相遇时能产生封闭效应、冷却效应、蒸汽效应等几种灭火效应的综合作用,故有良好的灭火效能。该灭火系统采用水成膜灭火剂或成膜氟蛋白泡沫灭火剂,这种泡沫灭火剂在易燃液体的表面形成一种水成膜作为屏障隔绝空气,抑制易燃液体的表面气体蒸发,因而提高了灭火效果,并且可以防止火灾复燃,该灭火系统即节省了灭火用水,又提高了灭火效率,更适用于水资源匮乏的地区。闭式泡沫-水喷淋灭火系统集中了湿式自动喷水灭火系统和泡沫灭火系统的优点,是更高级别的自动灭火系统,可以完全代替普通的水喷淋自动灭火系统,其灭火效果更好。
闭式泡沫-水喷淋灭火系统广泛应用于地下停车场以及存放较多可燃液体的场所。例如装卸石油产品的码头、栈桥,易燃液体的储存仓库、油罐、油泵房、飞机检修库、地下车库等。
二.系统组成及工作原理:
1、组成

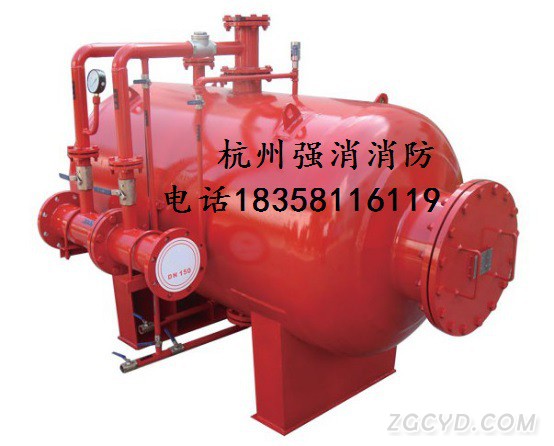

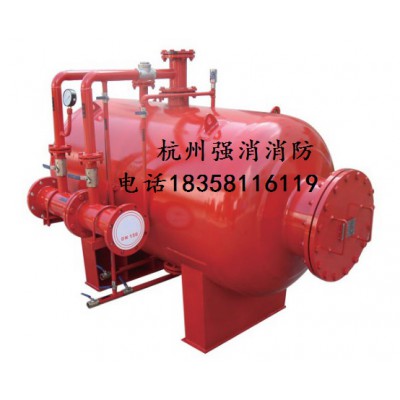

闭式泡沫-水喷淋装置由压力式泡沫液储罐、泡沫液控制阀、供水控制阀、压力泄放阀、安全阀、液位计、排气阀、排液阀、排水阀、湿式报警阀、泡沫液输送管网、压力式比例混合装置、水流指示器、闭式玻璃球洒水喷头等组成。
2、工作原理
在备用状态下,系统中各控制阀处于常态位置,并充满稳定的压力水(压力为0.14-1.2Mpa),系统压力水通过泡沫罐供水管道14和供水控制阀13进入泡沫罐A的罐体和胶囊之间,胶囊内的水成膜泡沫液在囊外系统水压的作用下,通过泡沫液断流阀20压入泡沫液控制阀D的进口端。同时,系统压力水通过控制管路进水球阀19、过滤器18、单向阀17、压力泄放阀E、控制管路26进入泡沫液控制阀D的控制腔,使泡沫液控制阀处于关闭状态,此时,系统处于备用状态。
发生火灾时,闭式洒水喷头31玻璃球破裂喷水,水流指示器30动作,湿式报警阀C开启,压力水通过报警控制阀15、延迟器进入报警管道11,水力警铃10开始报警,同时压力开关28动作,消防泵启动。在压力水通过报警管道11的同时,也经过压力泄放阀管道的供水阀12打开压力泄放阀E,把控制管道26中的压力水泄放掉(压力表25指针降到零),使泡沫液控制阀D启动,泡沫罐胶囊内的水成膜泡沫液通过泡沫液控制阀D、泡沫液出液管道22、单向阀21、比例混合器B的流量孔板后进入比例混合器的低压区,和从主管道进入比例混合器的水混合成为泡沫混合液,输向管网,通过洒水喷头进行自动喷射灭火。
标记示例:PZBS32/2-6表示最大流量为32L/S,泡沫罐容量为2M ,混合比为6%的闭式泡沫-喷淋装置
