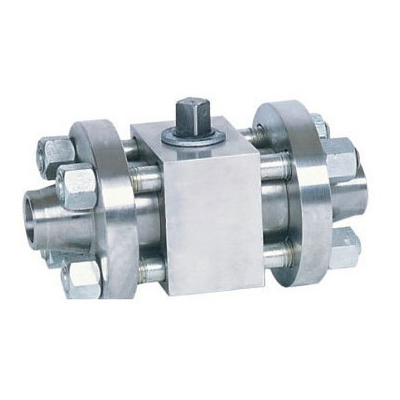

产品名称：Q61F-160P锻钢球阀
产品型号：Q61F
Q61F高压焊接球阀所有部件均为锻件采用下装式阀杆,设备倒密封结构,采用镶嵌式阀座,阀座背后设备O型圈,确保介质不外漏,密封面采用尼龙 1010,它的磨擦系数通常为巴氏合金的1/3，因此它是一种自然滑性材料。但抗弯曲强度和冲击强度及较高的延性，与金属不相上下。
一、Q61F高压焊接球阀产品特征
公称压力：16-32MPa
适用温度范围:-20～232℃～350℃
适用介质:水、油、气及某些腐蚀性液体（W O G）
焊接类型：对焊（BW）、承接焊（SW）
二、高压焊接球阀PN1.6MPa主要连接尺寸及重量 单位：mm
|
型号
|
公称压力
|
尺寸（mm)
|
|
L
|
L1
|
D
|
D1
|
H
|
L0
|
|
Q61F/N-160
Q661F/N-160
|
10
|
150
|
60
|
90
|
18
|
58
|
220
|
|
15
|
170
|
70
|
100
|
23
|
62
|
220
|
|
20
|
191
|
81
|
110
|
29
|
75
|
250
|
|
25
|
205
|
95
|
115
|
36
|
80
|
250
|
|
32
|
230
|
110
|
150
|
43
|
96
|
300
|
|
40
|
260
|
120
|
170
|
49
|
111
|
400
|
|
50
|
330
|
140
|
200
|
61
|
128
|
400
|
|
65
|
360
|
150
|
225
|
80
|
180
|
500
|
|
80
|
380
|
160
|
270
|
105
|
200
|
600
|
|
100
|
430
|
188
|
320
|
118
|
245
|
800
|
|
型号
|
公称压力
|
气动装置
|
尺寸（mm)
|
|
L
|
L1
|
D
|
D1
|
H
|
L0
|
|
Q61F/N-160
Q661F/N-320
|
10
|
QD60
|
150
|
60
|
90
|
18
|
58
|
220
|
|
15
|
QD100
|
170
|
70
|
100
|
23
|
62
|
220
|
|
20
|
QD100
|
191
|
81
|
110
|
29
|
75
|
250
|
|
25
|
QD100
|
205
|
95
|
115
|
36
|
80
|
250
|
|
32
|
QD150
|
230
|
110
|
150
|
43
|
96
|
300
|
|
40
|
QD150
|
260
|
120
|
170
|
49
|
111
|
400
|
|
50
|
QD150
|
330
|
140
|
200
|
61
|
128
|
400
|
|
65
|
|
360
|
150
|
225
|
80
|
180
|
500
|
|
80
|
|
380
|
160
|
270
|
105
|
200
|
600
|
|
100
|
|
430
|
188
|
320
|
118
|
245
|
800
|
三、高压焊接球阀主要零件材料
| 适用介质 |
型号
|
阀体
|
球体、阀杆
|
手柄
|
密封圈
|
垫片、填料
|
|
水、蒸汽、油品
|
Q61N-160/320C
Q661N-160/320C
|
A105、45
|
1C18Ni9Ti12Mo9Ti
|
铸铁WCB
|
聚四氟乙烯PTFE
增强聚四氟乙烯VUILUK PTFE
对位聚苯PPL
|
聚四氟乙烯PTFE
对位聚苯PPL
|
|
硝酸类
|
Q61N-160/320P
Q661N-160/320P
|
304/1C18Ni9Ti
|
304/1C18Ni9Ti
|
|
醋酸类
|
Q61N-160/320R
Q661N-160/320R
|
316/1C18Ni9Ti12Mo2Ti
|
316/1C18Ni9Ti12Mo2Ti
|
|
