基本参数
控温范围： |
-0.05-3.0 |
|---|---|
温度调节范围： |
-20-60 ℃ |
效率： |
100 % |
行程： |
20 mm |
压力： |
-0.05-3.0 mpa |
重量： |
20 |
详细说明
详细说明

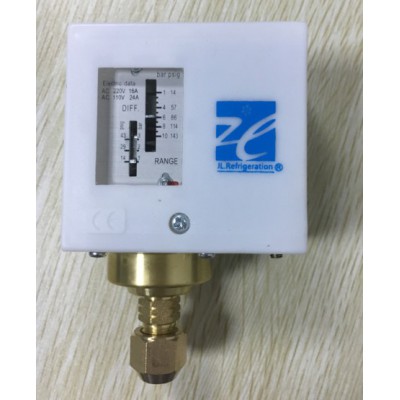

◆压力开关简介
LP系列压力开关用于保护制冷或空调装置的制冷压缩机，使之免于吸气压力过低或排气压力过高。
LP系列压力开关也可以用于启动和停止制冷压缩机及空气冷凝器的风扇。
LP系列压力开关还可以用于水泵，消防，锅炉，液压，熨烫，真空等设备。
LP系列压力开关配有单刀双掷（SPDT）切换开关，动作值可根据其设定值和接口处的压力确定。
LP系列压力开关配有铜制气箱接头，用于氟利昂制冷剂系统，也可以配不锈钢材质气箱接头，可满足于液氨等带腐蚀性制冷剂系统。
LP系列压力开关的微动开关结构确保了可靠的快速转换功能。
◆压力开关技术参数
环境温度 -40 ～ 65℃
介质温度 -40 ～ 120℃
最高试验压力
低压端：1.65 MPa
高压端：3.3MPa
◆压力开关触点负荷
A.C. 220V,16A
瞬时电流：96A,220V
A.C.110V,24A
瞬时电流：144A,110V
◆压力开关连接方式
标准连接方式：公制，M12×1.25
英制螺纹(7/16-20UNF)请在型号后加字母”E”
◆压力开关订货（特殊规格请在型号后表明）
“MG”表示毛细管，标准为1m，加长请表明。
“N”表示内螺纹连接方式，”G”表示焊接管连接方式。
“A” 表示不锈钢气箱接头(与介质连接材料)
◆压力开关标准型号与参数单位:MPa
| 形式 | 型号 | 低压 | 高压 | 复位形式 | 最大实验压力 | ||||
| 调节范围 | 压差 | 调节范围 | 压差 | 低压 | 高压 | 低压 | 高压 | ||
| 低压 | LP2 | 0-0.2 | 0.04-0.1 | 自动 | 1.7 | ||||
| LP3 | -0.05-0.3 | 0.1-0.2 | 自动 | 1.7 | |||||
| LP6M | -0.05-0.6 | 固定≦0.2 | 手动 | 1.7 | |||||
| LP6 | -0.05-0.6 | 0.1-0.4 | 自动 | 1.7 | |||||
| LP10 | 0.1-1.0 | 0.1-0.3 | 自动 | 1.7 | |||||
| LP12L | 0.2-1.2 | 0.1-0.5 | 自动 | 2.5 | |||||
| 高压 | LP12D | 0.2-1.2 | 0.1-0.4 | 自动 | 3.3 | ||||
| LP16D | 0.3-1.7 | 0.2-0.5 | 自动 | 3.3 | |||||
| LP20D | 0.4-2.0 | 0.2-0.5 | 自动 | 3.3 | |||||
| LP30D | 0.5-3.0 | 0.5-1.0 | 自动 | 3.3 | |||||
| LP30 | 1.0-3.0 | 固定≦0.4 | 自动 | 3.3 | |||||
| LP30M | 0.5-3.0 | 固定≦0.4 | 手动 | 3.3 | |||||
| LP45L | 1.0-4.5 | 固定≦0.4 | 自动 | 4.8 | |||||
| LP45DL | 1.0-4.5 | 0.5-1.5 | 自动 | 4.8 | |||||
| 高低压 | LP830 | -0.05-0.6 | 0.1-0.4 | 0.5-3.0 | 固定≦0.4 | 自动 | 自动 | 1.7 | 3.3 |
| LP830HM | -0.05-0.6 | 0.1-0.4 | 0.5-3.0 | 固定≦0.4 | 自动 | 手动 | 1.7 | 3.3 | |
| LP830HLM | -0.05-0.6 | 固定≦0.4 | 0.5-3.0 | 固定≦0.4 | 手动 | 手动 | 1.7 | 3.3 | |
| LP1245L | 0.2-1.2 | 0.1-0.5 | 1.0-4.5 | 固定≦0.6 | 自动 | 自动 | 2.5 | 4.8 | |
| LP1245LHM | 0.2-1.2 | 0.1-0.5 | 1.0-4.5 | 固定≦0.6 | 自动 | 手动 | 2.5 | 4.8 | |
| LP1245LHM | 0.2-1.2 | 固定≦0.5 | 1.0-4.5 | 固定≦0.6 | 手动 | 手动 | 2.5 | 4.8 | |
