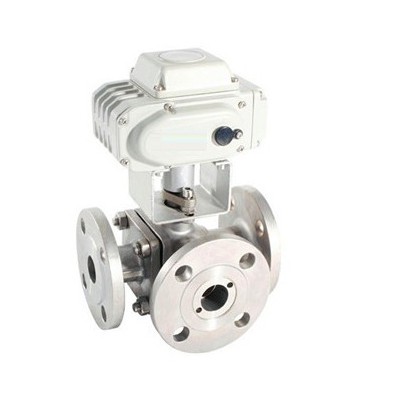

Q944F电动三通球阀



单价 1.00 / 台对比
询价 暂无
浏览 56
发货 浙江温州市付款后3天内
库存 1000台起订1台
品牌 浙鼎阀门有限公司
球阀 100
球 阀 100
球阀 50
过期 2018-06-20 已过期
更新 2018-04-28 09:39
该产品已过期

联系方式
加关注0

永嘉浙鼎阀门有限公司

企业会员第8年
资料通过中国产业带认证
保证金未缴纳
  • 浙江-温州市
  • 上次登录 2018-03-29
  • 0577-67988518
  • 叶展福 (先生)   经理
详细说明

 产品介绍


Q944F电动三通球阀概述:

电动三通球阀是由角行程电动执行器及三通球阀组成,是一种旋转类切断、调节阀门,具有关闭严密,结构紧凑,重量轻,维修方便等优点。电动三通球阀以220V单相交流电为动力源,接受控制系统的开关信号,通过单相电源切换驱动可逆单相齿轮减速机,使球阀按规定要求对管路进行切换。

两阀座密封电动三通球阀具有结构紧凑、外型美观、密封性能好,它能实现对管道中介质流向的切换,也能使相互垂直的两个通道连通或关闭。

四阀座密封电动三通球阀具有造型美观、结构紧凑合理。它不仅可实现介质流向的切换,也可使三个通道相互连通,现时也可关闭任一通道,使另外两个通道连通,灵活控制管路中介质的合流或分流。

电动三通球阀适用于供水、石化、冶金、矿山、轻纺、能源、造纸、食品、钢铁等管路系统中对介质流向进行切换以及对介质的分流或混合流体。



电动三通法兰球阀可分为L形和T形,L形(Q944F)三通球阀用于介质流向的切换,能使相互垂直的两个通道连接;T形(Q945F)三通球阀用于介质分流、合流及流向切换。
T形三通球阀可以使三个通道相互连通或使其中的两个通道连通。三通球阀一般采用两阀座结构,亦可根据用户要求采用四阀座结构。

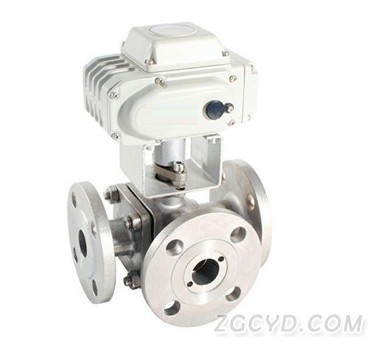

Q944F电动三通球阀


Q944F
电动三通球阀电气参数

电动执行器类型:可选PSQ、3810R、DTR角行程执行机构。防爆型选3810系列。
技术参数和性能:请参阅对应的执行机构和阀门定位器的说明书。
控制精度:0.1%~3.1%可调。
接受控制信号:0~10mA.DC、 4~20mA.DC或1~5V.DCv 按键选择:1、输入信号中断时:“中断”模态(开、停、关)2、正逆动作选择3、控制精度选择。
电动装置全开、全闭位置自动定位标定,方便准确。
按输入信号和电动装置位置进行智能步距调整自动定位,抑制振荡精度高。
输出电动装置位置信号:4~20mA.DC对应电动装置全闭、全开。

Q944F电动三通球阀主要外形尺寸:

公称压力

公称通径

L

L1

H

W

重量(kg)

Mpa

mm

in

mm

mm

mm

mm

1.6

2.5

4.0

CL150

JIS10K

1.6
2.5
4.0
CL150
JIS10K

15

1/2

130

65

62

100

2.5

3.0

3.5

2.5

2.5

20

3/4

150

75

68

160

3.0

3.5

4.5

3.0

3.6

25

1

160

80

75

160

4.8

5.0

6

5.0

5.0

32

1 1/4

180

90

85

200

6.5

7

8.5

7

7

40

1 1/2

200

100

95

200

8.5

9

10.5

9

9

50

2

230

115

110

250

11

12

14

12

11

65

2 1/2

290

145

130

300

15

17

20

16

16

80

3

310

155

155

400

21

22

32

21

22

100

4

350

175

180

500

33

36

50

36

36

125

5

400

200

250

600

65

70

80

68

70

150

6

480

240

275

800

103

110

120

105

105

200

8

580

290

325

1000

152

168

180

160

160

Q944F电动三通球阀产品订购须知:

1.用户已确定阀门类型和型号(尤其是非标准型号)时,用户应正确说明其型号的含义和要求。

2.用户应根据样本所列产品型号进行订货,如对产品项目有特别要求,请在订单中说明:

1)结构长度
2)法兰标准
3)阀门的结构形式:如通道全通径或缩径、体盖连接形式
4)阀门内件及对材料的其他要求
5)压力试验、检验标准、标识及其他要求

3、当阀门使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关

4.本公司可以根据用户的特定要求配置电动装置,气动驱动装置,涡轮装置。

5.本公司生产的各类阀门可以满足订单规定的各项要求,产品出厂前均逐一按要求的相关标准进行严格的检验和试验。

6.浙鼎阀门所有产品质保时间为:客户正式安装使用12个月之内或产品出厂18个月之内。
