产品介绍：

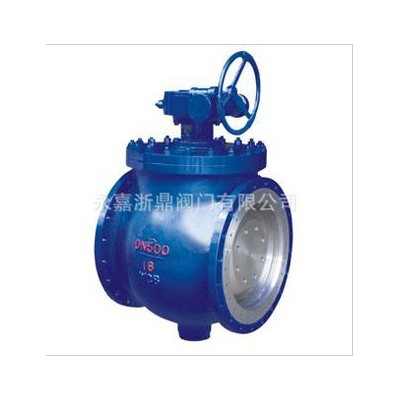

DYQ340F上装式球阀 ，包括有阀体、楔形球体、阀座、阀盖、阀杆，阀体的侧壁上设有开口向上的楔形球体安装孔，阀杆与楔形球体联动连接，在阀杆下部套设有弹簧，弹簧以楔形球体作为第一基座，以阀杆上所设的凸台作为另一基座，在阀杆的凸台的上端与阀盖之间设有密封件，在阀盖与阀体之间设有密封垫片，所述的密封件的截面为楔形，所述的凸台或阀盖上相应设有斜推面与密封件构成楔形密封配合，斜推面最好设置在凸台的上端面上，利用弹簧的弹力或者介质的压力使用于密封阀杆与阀盖间的截面为楔形的密封件与密封面构成楔形密封配合，利用斜楔原理使密封面更加紧密，密封效果更好。
|
主要性能规范Main specifications
|
|
公称压力Nominal pressure
|
0.6
|
1.0
|
1.6
|
2.0
|
2.5
|
4.0
|
5.0
|
6.4
|
10
|
|
壳体试验压力Shell test pressure
|
0.9
|
1.5
|
2.4
|
3.0
|
3.8
|
6.0
|
7.5
|
9.6
|
15
|
|
高压密封试验High pressure tight test
|
0.66
|
1.1
|
1.8
|
2.2
|
2.8
|
4.4
|
5.5
|
7.1
|
11
|
|
适用介质及温度℃
Applicable media & Temperature
|
DYQ40型
|
水、蒸汽、纸浆等溶液
Water,vapor,pulp,and other solutions,t≤180℃
|
|
DYQ40型
|
天然气、煤气、液化气、原油、重油Natural gas,coal gas,liquefied gas,crude oil,and heavy oil,t ≤425℃
|
|
DYQ40型
|
溶液、矿浆、氧化铝粉、煤粉、煤灰、含尘气体、废渣等
Solution,Ore oar,Alumina powder,coal fines,coal ash,dusty gas,
waste residues,etc.t ≤300℃
|
|
|
主要零件材质及代号Materials and codes of main parts
|
|
零件名称
Name of part
|
DYQ40型
|
DYQ40型
|
DYQ40型
|
|
阀体
Valve body
|
碳钢WCB/不锈钢CF8
Carbon steel WCB
stainless steel CF8
|
碳钢WCB/不锈钢CF8
Carbon steel WCB
stainless steel CF8
|
碳钢WCB/不锈钢CF8
Carbon steel WCB
stainless steel CF8
|
|
阀杆
Valve stem
|
2Cr13/304
|
2Cr13/304
|
2Cr13/304
|
|
阀芯密封副
Sealing set for valve body
|
WCB/CF8+Cr
|
WCB/CF8+硬化合金钢
WCB/CF8+Hardens alloy steel
|
特种硬化合金钢质
JK117/17Co合金
Special hardened alloy
steel JK117/17Co alloy steel
|
|
阀座密封副
Sealing set for valve seat
|
PTFE/Molon
|
WCB/CF8+硬化合金钢
WCB/CF8+Hardens alloy steel
|
特种硬化合金钢质
JK117/17Co合金
Special hardened alloy
steel JK117/17Co alloy steel
|
|
|
说明：1、本产品法兰连接尺寸按GB/T 9113.1-2000.ASME/ANSI 16.5规定的突面法兰；
2、结构长度参照GB 12221-2005，ASNE B16.10的规定；
3、制造和验收技术条件参照GB12237-89，API 6D；
4、压力试验按JB/T9092-1999，GB/T13927-92，AP1598的要求。
|
|
