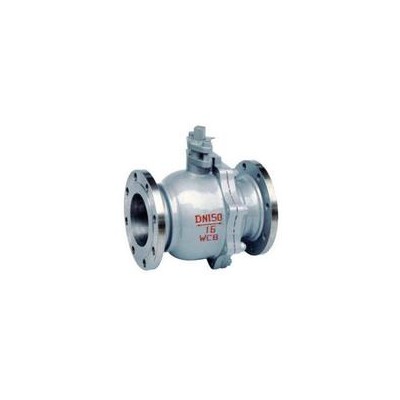

一、Q41F软密封球阀产品特征：
1.适用介质：水、气、油品、天然气和酸碳腐蚀性介质
2.适用温度：-196-350℃
3.驱动方式：手动、气动、电动、波动等
4.公称通径：DN15-250mm 1/2″-10″
二、Q41F软密封球阀主要零件及材质：
| 序号NO. |
零件名称 |
材质 |
| GB |
ASTM |
| 1 |
阀体 |
WCB |
A216-WCB |
| 2 |
密封圈 |
PTFE |
PTFE |
| 3 |
球体 |
1Cr18Ni9Ti |
SS304 |
| 4 |
螺母 |
35 |
A194-2H |
| 5 |
螺柱 |
35CrMoA |
A193-B7 |
| 6 |
石体 |
WCB |
A216-WCB |
| 7 |
垫片 |
柔性石墨+不锈钢 |
B12.10-304/F.G |
| 8 |
填料 |
PTFE |
PTFE |
| 9 |
填料压盖 |
WCB |
A216-WCB |
| 0 |
定位片 |
25 |
A105 |
| 11 |
挡圈 |
65Mn |
AISI 1066 |
| 12 |
手柄 |
K33 |
A47-667 Gr.32510 |
| 13 |
阀杆 |
1Cr33 |
A276-410 |
| 14 |
螺钉 |
35 |
A193-B7 |
| 15 |
止推垫片 |
PTFE |
PTFE |
三、Q41F软密封球阀技术规范：
| 设计依据 |
国标系列 |
美标系列 |
| 设计标准 |
GB/T12237 |
AP16D |
ANSI B16.34 |
| 法兰连接结构长度 |
GB/T12221 |
AP16D |
ANSI B16.10 |
| 结构长度（焊接） |
GB/T15188.1 |
AP16D |
ANSI B16.10 |
| 连接法兰 |
GB/T9113JB/T79Hg20592 |
ANSI B16.5、B16.47 |
| 对焊端 |
GB/T12224 |
ASNI B16.25 |
| 试验和检验 |
GB/T9092 |
AP16D |
AP1598 |
四、Q41F软密封球阀试验压力：
| 压力等级 |
试验压力（MPa） |
| 公称压力（PN） |
磅级（Class） |
壳体试验 |
密封试验 |
| 1.0 |
- |
1.5 |
1.1 |
| 1.6 |
- |
2.5 |
1.76 |
| 2.5 |
- |
3.8 |
2.75 |
| 4.0 |
- |
6.0 |
4.4 |
| 6.4 |
- |
9.6 |
7.04 |
| - |
150 |
3.0 |
2.2 |
| - |
300 |
7.6 |
5.6 |
| - |
600 |
15.0 |
11.0 |
| - |
10K |
2.4 |
1.5 |
| - |
20K |
5.8 |
4.0 |

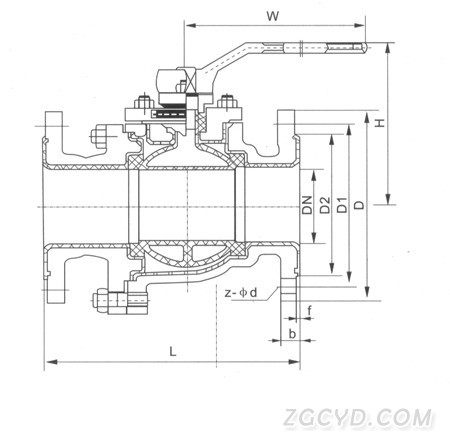

五、Q41F软密封球阀产品结构图：
五、Q41F软密封球阀PN1.6MPa连接尺寸及重量：
| 公称通径DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
| L |
130 |
140 |
150 |
165 |
180 |
200 |
220 |
250 |
280 |
320 |
360 |
400 |
| H |
59 |
63 |
75 |
85 |
95 |
107 |
140 |
152 |
178 |
252 |
272 |
342 |
| W |
130 |
130 |
160 |
180 |
230 |
230 |
400 |
400 |
650 |
1050, |
1050 |
1410 |
| Wt（㎏） |
2.5 |
3 |
5 |
6 |
7 |
10 |
15 |
19 |
33 |
58 |
93 |
160 |
六、Q41F软密封球阀PN2.5MPa连接尺寸：
| 公称通径DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
| L |
130 |
140 |
150 |
165 |
180 |
200 |
220 |
250 |
320 |
400 |
400 |
550 |
| H |
59 |
63 |
75 |
97 |
107 |
142 |
152 |
178 |
252 |
272 |
342 |
345 |
| W |
130 |
130 |
160 |
230 |
230 |
400 |
400 |
700 |
1100 |
1100 |
1500 |
1500 |
| Wt(Kg) |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
七、Q41F软密封球阀PN4.0MP连接尺寸：
| 公称通径DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
| L |
130 |
140 |
150 |
180 |
200 |
220 |
250 |
280 |
320 |
400 |
400 |
550 |
| H |
59 |
63 |
75 |
97 |
107 |
142 |
152 |
178 |
252 |
272 |
342 |
345 |
| W |
130 |
130 |
160 |
230 |
230 |
400, |
400 |
700 |
1000 |
1100 |
1500 |
1800 |
| Wt(Kg) |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
八、Q41F软密封球阀PN6.4MPa连接尺寸：
| 公称通径DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
| L |
165 |
190 |
216 |
229 |
241 |
292 |
330 |
356 |
432 |
408 |
559 |
660 |
| H |
59 |
63 |
75 |
97 |
107 |
142 |
152 |
178 |
252 |
272 |
305 |
398 |
| W |
130 |
130 |
160 |
230 |
230 |
400 |
400 |
700 |
1000 |
1100 |
1500 |
1800 |
| Wt(Kg) |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
九、Q41F软密封球阀PN10.0MPa连接尺寸：
| 公称通径DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
| L |
165 |
190 |
216 |
229 |
241 |
292 |
330 |
356 |
432 |
508 |
559 |
660 |
| H |
59 |
63 |
75 |
97 |
107 |
142 |
152 |
178 |
252 |
272 |
305 |
398 |
| W |
130 |
130 |
160 |
230 |
230 |
400 |
400 |
700 |
1000 |
1100 |
1500 |
1800 |
| Wt(Kg) |
|
以上是软密封球阀厂家 浙江永嘉浙鼎阀门有限公司对Q41F软密封球阀详细介绍，如果您对软密封球阀的价格、厂家、型号、图片有什么疑问，请联系我们获取软密封球阀的最新信息。
|
