对焊连接高压锻钢球阀 产品型号：Qg61N-16.0～32.0

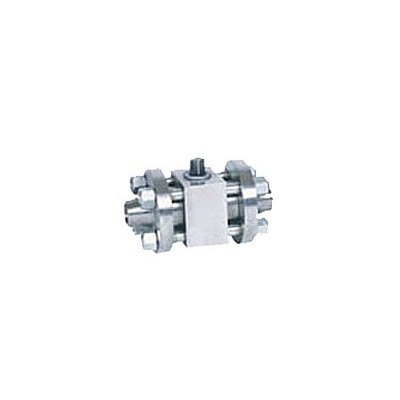

  对焊连接高压锻钢球阀图
对焊连接高压锻钢球阀性能规范：
试验压力
Mpa |
公称压力 Mpa |
| 16.0 |
32.0 |
| 强度试验 |
24.0 |
48.0 |
| 密封试验 |
17.6 |
35.2 |
| 气密试验 |
0.5～0.7 |
| 工作温度 |
-40℃～+80℃ |
| 适用介质 |
水、油品、氨、氮、氢等 |
对焊连接高压锻钢球阀参数：
公称压力：6.4-32Mpa
适用温度范围：-20 - 360℃
适用介质：水、油、气及某些腐蚀性液体
焊接类型：对焊、承插焊
对焊连接高压锻钢球阀主要零件的材料说明：
| 零件名称 |
材料 |
| 阀体阀盖 |
45 |
| 球体阀杆 |
2Cr13 |
| 双头螺栓 |
35CrMo |
| 阀座 |
2Cr13 |
| 密封座 |
尼龙1010 |
对焊连接高压锻钢球阀主要外形尺寸：
| 压力 |
公称通径
DN（mm） |
尺寸（mm） |
重量（Kg） |
| L |
L1 |
H |
W |
D |
D1 |
16.0 |
32.0 |
| PN16.0～32.0Mpa |
10 |
150 |
60 |
58 |
220 |
90 |
18 |
4 |
4.5 |
| 15 |
170 |
70 |
62 |
220 |
100 |
23 |
4.5 |
5 |
| 20 |
190 |
80 |
75 |
250 |
110 |
29 |
6.5 |
7 |
| 25 |
205 |
95 |
80 |
250 |
115 |
36 |
8 |
9 |
| 32 |
230 |
110 |
96 |
300 |
150 |
43 |
16 |
19 |
| 40 |
260 |
120 |
110 |
400 |
170 |
49 |
22.5 |
24 |
| 50 |
330 |
140 |
128 |
400 |
200 |
61 |
35 |
38 |
| 65 |
360 |
150 |
180 |
500 |
225 |
80 |
48 |
52 |
| 80 |
380 |
160 |
200 |
600 |
270 |
105 |
67 |
72 |
| 100 |
430 |
188 |
245 |
800 |
320 |
118 |
116 |
124 |
|
