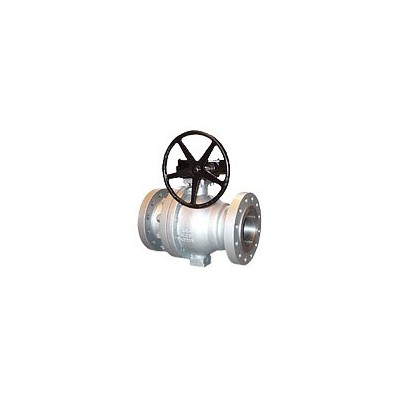

Q9/6/3a47F/H固定球阀


单价 ￥1.00 / 台对比
询价 暂无
浏览 29
发货 浙江温州市付款后3天内
库存 1000台起订1台
品牌 浙鼎阀门有限公司
球阀 100
球 阀 100
球阀 100
过期 2018-06-12 已过期
更新 2018-04-28 09:38
该产品已过期

联系方式
加关注0

永嘉浙鼎阀门有限公司

企业会员第8年
资料通过中国产业带认证
保证金未缴纳
  • 浙江-温州市
  • 上次登录 2018-03-29 •
  • 0577-67988518
  • 叶展福 (先生)   经理
进入主页 更多产品
详细说明

 产品介绍


Q9/6/3a47F/H固定球阀



Q9/6/3a47F/H固定球阀外形尺寸

公称压力 公称通径 尺寸(mm) 重量（kg）
L d1 D D1 D2 D6 b Z-φd H QA47 QA347 QA647 QA947
全通径 缩径 全通径 缩径 QA47 QA347 QA647 QA947
1.0 125 356 254 125 100 245/250 210 185/188 - 22 8-18 252 - 542 520 53 - 90 100
150 394 267 150 125 280/285 240 210/212 - 22 8-23/8-22 272 305 572 538 88 108 130 165
200 457 292 200 150 335/340 295 365/268 - 24 8-23/8-22 342 398 636 580 155 175 203 229
250 533 330 250 200 390/395 350 320 - 26 12-23/12-22 - 495 726 637 - 230 245 265
300 610 356 300 250 440/445 400 368/370 - 26 12-23/12-22 - 580 859 684 - 380 399 393
350 686 381 350 300 500/505 460 428/430 - 26 12-23/16-22 - 625 927 796 - 490 498 514
400 762 406 400 350 565 515 482 - 26 12-23/16-22 - 720 1080 842 - 730 818 765
450 864 432 450 350 615 565 532 - 28 20-25/20-26 - 770 1120 874 - 920 1037 930
500 914 457 500 400 670 620 585 - 28 20-25/20-26 - 840 1150 904 - 1150 1255 1210
1.6 125 356 254 125 100 245/250 210 185/188 - 22 8-18 252 - 542 520 58 - 95 105
150 394 267 150 125 280/285 240 210/212 - 24/22 8-23/8-22 272 305 572 538 93 113 135 170
200 457 292 200 150 335/340 295 265/268 - 26/24 12-23/12-22 342 398 736 580 160 180 208 234
250 533 330 250 200 405 355 320 - 30/26 12-25/12-26 - 495 890 637 - 240 255 275
300 610 356 300 250 460 410 375/378 - 30/26 12-25/12-26 - 580 910 684 - 390 409 403
350 686 381 350 300 520 470 435/438 - 34/32 16-25/16-26 - 625 1020 796 - 510 518 534
400 762 406 400 350 580 525 485/490 - 36 16-30 - 720 1080 842 - 750 838 785
450 864 432 450 350 640 585 545/550 - 40/38 20-30 - 770 1120 874 - 950 1067 960
500 914 457 500 400 705/715 650 608/610 - 44/42 20-34/20-33 - 840 1150 904 - 1190 1295 1250

相关产品:锻钢高压固定球阀 电动固定球阀 Q47F型150Lb固定球阀
