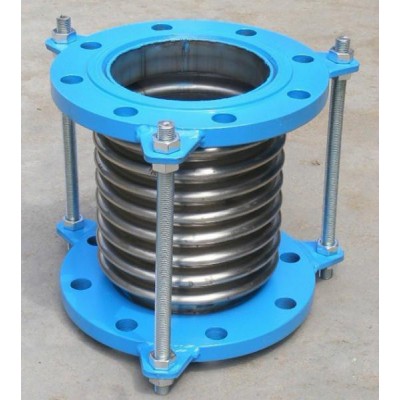

昭和补偿器实际用途:
1、补偿吸收管道轴向、横向、角向热变形。
2、 波纹补偿器伸缩量,方便阀门管道的安装与拆卸。
3、吸收设备振动,减少设备振动对管道的影响。
4、吸收地震、地陷对管道的变形量。
2、 波纹补偿器伸缩量,方便阀门管道的安装与拆卸。
3、吸收设备振动,减少设备振动对管道的影响。
4、吸收地震、地陷对管道的变形量。
昭和补偿器适用工况:
工称压力:0.6MPa、1.0MPa、1.6MPa、2.5MPa
工作温度:-50℃
介质:液体、气体等。
法兰标准:国标GB、美标ANSI、日标JIS、德标DIN等
工作温度:-50℃
介质:液体、气体等。
法兰标准:国标GB、美标ANSI、日标JIS、德标DIN等
昭和补偿器结构材料:
1.波纹管:不锈钢304、316L、321等
2.法兰、接管:碳钢、不锈钢304、316L、321等
3.拉杆螺栓、螺母:碳钢
2.法兰、接管:碳钢、不锈钢304、316L、321等
3.拉杆螺栓、螺母:碳钢
产品代号示例:
安装注意事项:
1、 所通介质氯离子含量≤25PPM。
2、 严禁焊渣溅伤波纹管。
3、 必须按产品流向标志安装。
4、 波纹管两端必须合理的设置导向支座及固定支座。(详见“波纹补偿器管系支座设置”)
5、 不允许用波纹补偿器的变形来强行调整管系位置的安装误差。
6、 禁止用安装拉杆或限位拉杆起吊。
7、 安装完毕后,应拆除运输拉杆和带有黄色标记的限位拉杆。
2、 严禁焊渣溅伤波纹管。
3、 必须按产品流向标志安装。
4、 波纹管两端必须合理的设置导向支座及固定支座。(详见“波纹补偿器管系支座设置”)
5、 不允许用波纹补偿器的变形来强行调整管系位置的安装误差。
6、 禁止用安装拉杆或限位拉杆起吊。
7、 安装完毕后,应拆除运输拉杆和带有黄色标记的限位拉杆。
