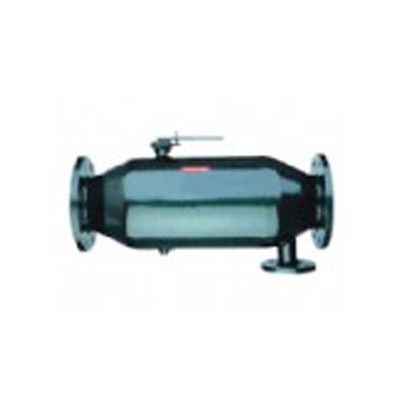

自动反冲洗过滤器ZPG-I

一、全自动反冲洗排污过滤器产品概述:

    全自动排污过滤器具有体积小、过滤能力大，不占地方、操作管理方便等优点。它能去除介质中的各种杂质，可用于生活饮用水厂原水的预处理，工业用水的处理，生活用水的预处理与最后处理以及工业废水中有用物质的回收等。

二、全自动反冲洗排污过滤器结构形式:

    该过滤器由壳体、不锈钢过滤筒网、杂质收集段、杂质排出口及水流转向阀组成。按安装型式及水流方向的不同分为直通式和直角式两种。

三、全自动反冲洗排污过滤器工作原理:

1、定时反冲洗排污
定时清洗排污，可设定时间为2-24小时动作。当定时时间到，电动执行器打开排污阀，过滤器进行排污30-60秒，然后电动执行器将转向蝶阀旋转90°至阻挡滤筒位，改变水流途径，进行反冲洗排污30-60秒。转向蝶阀复位，继续排污3-5秒，然后关闭排污口。

2、压差控制排污
压差控制器动作值可设定为0.03-0.07MPa,当过滤器前后压差达到压差控制器设定值时，压差控制器动作，过滤器排污阀开启，30-60秒结束，转向蝶阀复位，继续排污3-5秒，关闭排污阀。

3、手动控制
通过控制箱上按钮，可直接控制清污、排污。

四、全自动反冲洗排污过滤器结构原理图

  注:进出口*为丝口连接,其余为法兰连接

 六、全自动反冲洗排污过滤器技术参数

 流量 15m3/h～7900m3/h

 过滤网规格 DN40～80 1.6mm

 DN100～600 2.0mm

 DN700～1000 3.0mm（也可按用户要求）

 工作压力 DN<600 1.6MPa DN>600 1.0Mpa

 介质 水及液体

 温度范围 ≤180℃

 电动执行器电源 AC380V，AC220V/50HZ

七、全自动反冲洗排污过滤器性能特点与安装

1、全自动反冲洗排污过滤器运行管理方便、过滤速度高、冲洗简单可靠、反冲洗能力强。
2、定时或压差控制方式，可全自动进行过滤器排污清洗，并保证过滤器的高效使用。
3、控制箱设有过滤器工作状态、清洗状态、及故障状态指示，及相应信号的输出，操作简便。
4、冲洗、反冲洗时间可调整，排污量小于正常工作流量的10%。
5、安装参照KL-ZPW自动反冲洗排污过滤器。
6、控制箱安装在控制室或过滤器附近。
7、按控制箱标示的接线端予标号和接线图进行接线。注意接地线的正确接地，以确保安全。
