活塞式调流调压阀由前阀体、后阀体、阀杆、导流器和套筒等主要部件组成。采用不锈钢制造的导流器固定在后阀体中腔，在其表面均匀的分布有喷流孔；套筒在活套在导流器上并与阀杆连接，通过外控部件控制套筒的位置，以调节阀门过流面积。外控部件可按照工况需求采用手动、电动、气动和液动等多种形式。调流调压阀是借鉴德国、日本先进经验，总结国内设计制造及实用经验的基础上，根据流体力学特性而开发出来的调速调压型阀门。已经在电站、引水、供水等领域得到了广泛的应用。经过改进的本系列流量调节阀不但适用于清水，对于天然江河湖泊水、轻度污水具有良好的耐受能力。从设计结构和材料选用上解决了多年来流量调节阀易结垢，卡阻，驱动装置偏大的难题。活塞流量调节阀用途
本阀主要用在水厂、电厂、引水工程等介质为水的管网系统，起调节管道介质流量、流态以及调节管网压力的作用。调流调压阀特点该阀最优于传统流量调节阀的特点就在于它的结构设计和材料选用使其不怕污水堵塞滑道，不怕结垢现象，不易卡阻。驱动装置明显减小。该阀可自动调节预先设定的管道介质参数值，使之在一定精度内保持恒定，且精度范围也可以进行调整。
1、 阀 体
阀体包括前阀体和后阀体，在后阀体内设有轴向对称的流道。
2、 导流器
导流器是多功能活塞阀的关键部件，壁面上有许多腰型槽，所有腰型槽根据工况与介质情况，按一定的组合规律布置。
LT942X调流调压阀产品零部件材质：

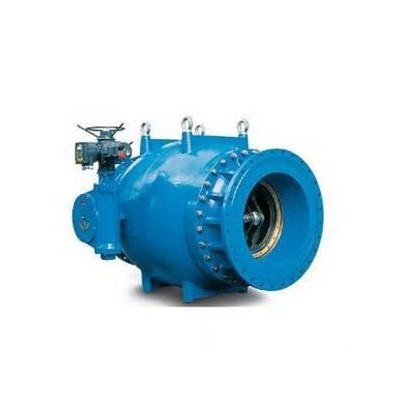

电动活塞式调流调压阀技术描述
电动调流活塞阀型号：LHS941X
LT942X电动调流调压阀技术性能表
公称通径 DN350-700 mm
公称压力 1.0 0.6 Mpa
试验压力 密封 1.1 0.66
壳体 1.5 0.9
适用温度 0～+80 ℃ 、
适用介质 水、饮用水、污水
3、执行标准
法兰压力 DIN2501
法兰连接 DIN2532
阀体长度 DIN3230
试验压力 DIN3230
4、主要零部件材质
阀体 球墨铸铁
活塞 奥氏体不锈钢1.4301
活塞驱动曲柄轴 不锈钢2Cr13
轴承 青铜
密封圈 NBR
连接螺栓 不锈钢1Cr13
