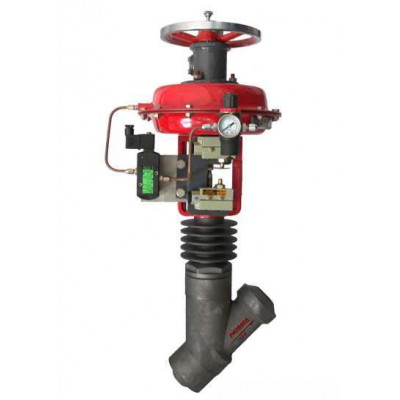

ZMQSY系列气动薄膜Y型疏水阀 是本公司根据热电厂设备疏水而专业设计生产的新一代蒸气疏水阀，该产品接近直线的流通设计，减小流阻，二次节流原理，减少冲蚀，提高寿命。阀芯、阀座采用整体硬质合金，关闭内漏〈=VI级，可拆卸中腔密封设计，杜绝外漏，检修方便等特点，还可在易燃，易爆场合使用，根据控制系统或调节仪表的信号，切断或开启阀门，从而实现对被控参数的使用要求。因此它广泛应用于火电厂等行业的远程控制。
本产品由正作用和反作用之分，其公称通径等级DN（MM）由20~100；公称压力等级PN由150lb（2。0MPa）等多个等级之分；气源压力（MPa）0。14-0。4；信号范围Pr（KPa）20-100；40-200；泄漏量几乎近似于0泄漏该产品的有多种规格可供选择。
ZMQSY型气动薄膜Y型疏水阀；该阀门由新系列气动薄膜执行机构和Y型疏水阀二部分组（图1）Y型疏水阀是具有特殊结构的调节阀体二端为焊接式，适用于特定的配管。
执行机构有正、反二种作用形式；当信号压力增加，推杆伸出膜室的叫正作用，与阀配合构成气关式。当信号压力增加，推杆退入膜室的叫反作用，与阀配合构成开式。
其原理：当信号压力输入膜室后，在膜片上产生推力，压缩弹簧，使推杆移动，带动阀杆，改变阀芯与阀座之间流通面积，直到弹簧的反作用力与信号压力作用在膜片上的推力相平衡，从而达到自动调节工艺参数目的。
ZMQSY系列气动薄膜Y型疏水阀规格和技术参数：
|
公称通径DN |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
流量系数 |
5 |
8 |
12 |
17 |
29 |
43 |
70 |
100 |
|
额定行程 |
16 |
25 |
40 |
|||||
|
膜片有效面积 |
280 |
400 |
600 |
|||||
|
公称压力 |
150LB(2.0MPa）--1500LB(25.0MPa) |
|||||||
|
工作温度 |
-445 |
|||||||
|
信号范围 |
20-100 40-200 |
|||||||
|
起源压力 |
0.14-0.04 |
|||||||
|
允许泄漏量 |
小于VI级 |
|||||||
|
接管螺纹 |
M10X1 |
M16X1.5 |
||||||
订货须知
询价及订货时请注明下列内容:
●若您还未选定型号，请向我们提供使用技术参数：
1、公称通径、CV值
2、流体性质：公称压力、温度、黏度或酸碱性
3、连接形式和规格
4、阀体和阀内组件材料，是否需要硬化处理
5、上阀盖型式
6、阀体和阀芯特性
7、执行机构形式，是否带手轮机构，供气压力
8、正反作用（气开式或气关式）
9、是否带附件，请说明附件型号，以便我们为您正确选型
10、特殊要求（去油，禁铜处理等）
11、介质名称
12、正常流量和最大流量
13、介质压力，阀全开和全闭时的阀进口和出口压力
14、流体介质的温度和比重
15、流体介质的黏度，是否含有悬浊液
