特点:

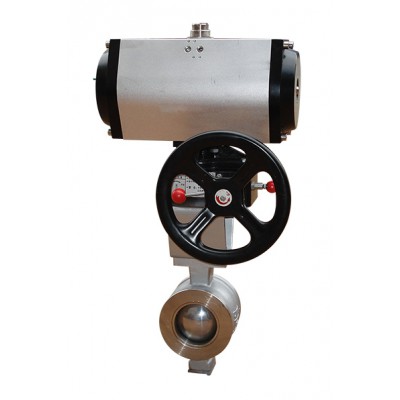

气动V型球阀由V型阀体与ZSQ型气动执行机构及其他附件组成.是一种直角回转结构的高级控制阀. V型球阀长期不需要修理,使用寿命长,为您提供了真正的高效率进行控制工艺状况的一种阀门.
具有出色的调节特性: V形球阀具有近似等百分比流量特性及高达300:1的可调比.因此V型球阀可以在广副的变化范围内提供精确的控制.
最大流动容积: 由于它的流线行外行及满直角回转控制原因,使容积的最大值特别高,流通能力特别大,流通阻力小,因此可以使用较小的更加经济使用的阀门尺寸.
V型球阀采用双轴承结构,机械稳定性高,启动扭距小,保证了阀门具有良好的灵敏度和感应速度.
最大可靠(安全)性:阀体为一个整体结构,坚固耐用,操作不受管道压力一影响,并可避免阀体渗漏.
金属阀座的优越密封性: V型阀采用可动金属阀座,具有自助补偿功能,并具有优越密封性能及超长的使用寿命
超强的剪切能力:V型球阀采用金属硬密封结构,V型阀芯及金属阀座在回转过程中,V型缺口与阀座产生一个强大的剪切力能切断纤维等杂质,并具有自洁功能,避免阀门卡死的现象发生.
气动V型球阀结构紧凑,小巧轻盈,安装方便,维护简便.
气动执行机构采用活塞式汽缸及曲臂转换结构,输出力矩大,体积精小.执行机构采用全密封防水设计防护等级高.汽缸采用进口镜面汽缸,无油润滑,摩擦系数小,耐腐蚀,具有超强的耐用性及可靠性.所有传动轴承均采用边界自润滑轴承无油润滑,确保传动轴不磨损.
主要零件材料:
主要材质：阀体 (1)WCB (2)304 (3)316 (4)316L
阀芯 (1)304 (2)316 (3)316L
阀座形式：不锈钢可动硬密封、PTFE软密封。
主要技术参数:
阀体：
形 式：V型缺口铸造球体
公称通径：25~600mm
公称压力：PN1.6、4.0、6.4MPa
连接形式：对夹式（管道法兰）：JB79-59
法兰式：JB79-59
材 料：ZG25I、ZG1Cr18Ni9Ti、
ZG0Cr18Ni12MoTi
温度范围：常温：-40℃～+180℃ 中温：+40℃～250℃
填料：V型聚四氟乙烯，柔性石墨。
阀内组件：
阀芯型式：V型阀芯
流量特性：等百分比特性
材 料：ICr18Ni9Ti, oCr18Ni12Mo2Ti
阀座材料：四氟乙烯，特制PPL，金属阀座。
可 调 比：300：1
订货须知
1.产品型号与名称 2.公称通径DN(mm 3.公称压力 4.流量特性要求 5.阀体材质及阀内件材料
6.介质种类和温度范围 7.阀前后压力(压差) 8.密封形式 9.配套附件,建议用户安装空气过滤器三联件与二位五通电磁阀
