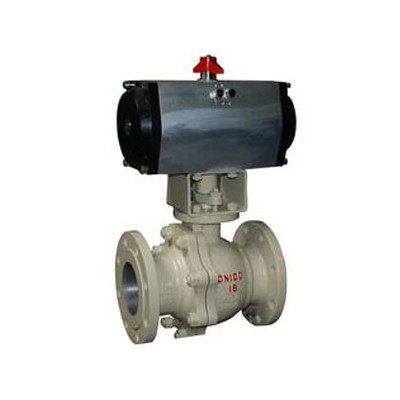

ZSHO-16型气动O型切断球阀和气动双作用执行机构构成。它具有结构简单、体积小、重量轻、操作方便等优点，可广泛地应用于石油、 化工、水电、轻纺等工业生产进程地自动调节和远程控制中。
结构原理：
O形球阀由阀体、球体、阀轴、密封环、填料、压板等零部件组成。执行机构由气、活塞、齿轮型、输出轴、气缸盖、轴承、导向环、活塞轴瓦、调整螺栓、 “O”型圈等主要零部件等构成。
原理：执行机构与阀用连接轴连接。气缸内输入气压后，作用于活塞上产生一定的推力，使齿轮型输出在活塞推动下，使齿轮输出轴于旋转，带动阀轴转动，从而使球阀球体在阀内随着转动，改变阀的流通面积，达到改变通过阀内介质流量目的。
主要技术参数:
|
公称通径DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
额定流量系数Kv |
20 |
38 |
72 |
110 |
170 |
270 |
380 |
510 |
940 |
1400 |
2200 |
3500 |
5000 |
8500 |
|
作用方式 |
双作用；单作用；气开式(K)；气关式(B) |
|||||||||||||
|
公称压力PN(Mpa) |
1.6 6.4 |
|||||||||||||
|
转角范围 |
0～90。
|
|||||||||||||
|
固有流量特性 |
快开 |
|||||||||||||
|
工作温度t(℃) |
-20～160 |
|||||||||||||
|
气源压力Ps(Mpa) |
0.3～0.6 |
|||||||||||||
|
法兰尺寸、型式 |
PN10、16、40GB9113-88、PN64JB/T79-94，PN10,16凸式 PN40,64凹式 |
|||||||||||||
订货须知
询价及订货时请注明下列内容:
●若您还未选定型号，请向我们提供使用技术参数：
1、公称通径、CV值
2、流体性质：公称压力、温度、黏度或酸碱性
3、连接形式和规格
4、阀体和阀内组件材料，是否需要硬化处理
5、上阀盖型式
6、阀体和阀芯特性
7、执行机构形式，是否带手轮机构，供气压力
8、正反作用（气开式或气关式）
9、是否带附件，请说明附件型号，以便我们为您正确选型
10、特殊要求（去油，禁铜处理等）
11、介质名称
12、正常流量和最大流量
13、介质压力，阀全开和全闭时的阀进口和出口压力
14、流体介质的温度和比重
15、流体介质的黏度，是否含有悬浊液
