概述：

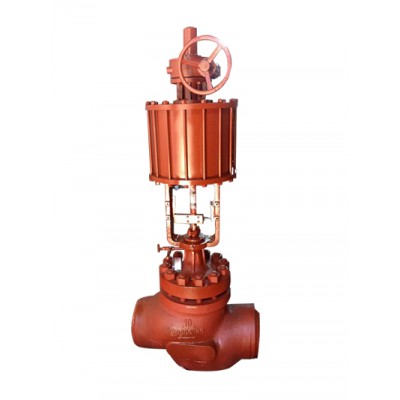

高性能高压笼式切断阀由国内首次推出的气动多弹簧活塞执行机构和低流阻、双重密封结构的切断阀组成。执行机构动作速度快、推力大、有自复位功能、带手操机构;阀体流路通畅、流量系数大、阀芯阀座有弹性和刚性串级双重密封。新颖独特的结构使本产品成为一类快速动作、严密切断、安全可靠的高性能新型切断阀。
主要零件材料：
|
材料代号 |
C（WCB） |
P（304） |
R（316） |
|
|
主要 |
阀体、阀盖 |
WCB（ZG230-450） |
ZG1Cr18Ni9Ti（304） |
ZG1Cr18Ni12Mo2Ti（316） |
|
阀芯、阀座 |
1Cr18Ni9Ti（304）或司钛莱合金堆焊 |
1Cr18Ni9Ti（304）或司钛莱合金堆焊 |
1Cr18Ni12Mo2Ti（316）或司钛莱合金堆焊 |
|
|
阀杆 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
|
填料 |
V型聚四氟乙烯（F4）、柔性石墨、 |
|||
|
垫片 |
增强聚四氟乙烯（F4） 、不锈钢垫片、金属石墨缠绕垫片 |
|||
|
O型密封圈 |
耐油橡胶 |
|||
|
弹簧 |
60Si2Mn |
|||
|
推杆 |
2Cr13 |
|||
|
手轮 |
HT200 |
|||
|
适用工况 |
适用介质 |
水蒸汽油品类气液体 |
硝酸碱类腐蚀性气液体 |
醋酸类等腐蚀性气液体 |
|
适用温度 |
硬密封：-30～+450℃ 软密封：-30～+180℃ |
|||
主要技术参数
|
公称通径 mm |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
||
|
阀座直径 mm |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
额定流量系数 Kv |
6.5 |
10 |
15 |
25 |
40 |
65 |
100 |
150 |
260 |
350 |
540 |
|
公称压力 MPa |
1.6 ； 4.0 ； 6.4 |
||||||||||
|
行 程 mm |
10 |
16 |
25 |
30 |
40 |
60 |
|||||
|
流量特性 |
快 开 |
||||||||||
|
执行器型号 |
ZSPA/B-1、ZSNA/B-1 |
ZSPA/B-2、ZSNA/B-2 |
ZSPA/B-3、ZSNA/B-3 |
||||||||
|
作用形式 |
单作用型/双作用型 |
||||||||||
|
气源压力MPa |
0.4-0.7 |
||||||||||
|
泄漏量 |
软密封:O泄漏；硬密封：10-5×阀的额定容量 |
||||||||||
|
切断时间S |
0.5 |
1 |
1.5 |
2 |
3 |
4 |
|||||
配用附件：电磁阀、阀位回讯器、空气过滤减压器、手轮操作机构
外形尺寸：
|
DN(mm) |
H(mm) |
Hg(mm) |
ФA(mm) |
ФD(mm) |
L(mm) |
||
|
PN1.6 |
PN6.4 |
PN1.6 |
PN6.4 |
||||
|
25 |
410 |
580 |
196 |
115 |
135 |
184 |
210 |
|
40 |
514 |
684 |
266 |
150 |
165 |
222 |
251 |
|
50 |
520 |
690 |
266 |
165 |
175 |
254 |
286 |
|
65 |
694 |
904 |
348 |
185 |
200 |
276 |
311 |
|
80 |
696 |
906 |
348 |
200 |
210 |
298 |
337 |
|
100 |
709 |
919 |
348 |
220 |
250 |
352 |
394 |
|
150 |
1186 |
1146 |
486 |
285 |
340 |
451 |
508 |
|
200 |
1208 |
1468 |
486 |
340 |
405 |
600 |
650 |
订货须知
询价及订货时请注明下列内容:
●若您还未选定型号，请向我们提供使用技术参数：
1、公称通径、CV值
2、流体性质：公称压力、温度、黏度或酸碱性
3、连接形式和规格
4、阀体和阀内组件材料，是否需要硬化处理
5、上阀盖型式
6、阀体和阀芯特性
7、执行机构形式，是否带手轮机构，供气压力
8、正反作用（气开式或气关式）
9、是否带附件，请说明附件型号，以便我们为您正确选型
10、特殊要求（去油，禁铜处理等）
11、介质名称
12、正常流量和最大流量
13、介质压力，阀全开和全闭时的阀进口和出口压力
14、流体介质的温度和比重
15、流体介质的黏度，是否含有悬浊液
