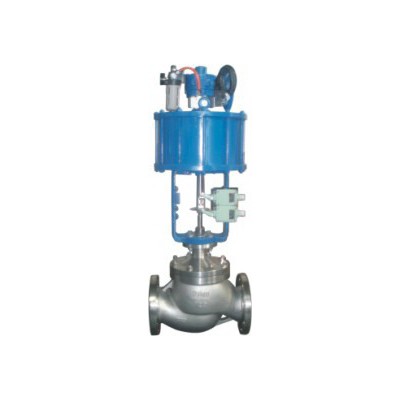

名称：ZSPN高性能气动快速切断阀
属性：气动切断阀系列
气动切断阀ZSPC由气动活塞执行机构和切断机械组成。按阀芯密封面材料可分硬密封和软密封：按阀芯结构型式可分为单导向平板式和单导向平衡式。具有结构简单、动作可靠、严密切断、关开快速等特点。适用于无颗料状、无杂质的气体、液体介质，要求快速严密关闭、快速放空的自动控制系统中。
二、ZSPC气动切断阀型号、规格
|
型号
|
常温型
硬密封
|
常温型
软密封
|
中温型
硬密封
|
常温型硬密
封带手轮
|
常温型软密封带手轮
|
中温型硬密封带手轮
|
|
型
号
|
ZSP NC1-(16/64)B K
|
ZSP NC2-(16/64)B K
|
ZSP NC1-(40/64)B KG
|
ZSPC1-(16/64)B K
|
ZSPC2-(16/64)B K
|
ZSPC1-(40/64)B K
|
|
规格
|
DN20-200
|
三、ZSPC气动切断阀主要技术参数和性能指标
1、 切断机构主要技术参数
|
公称压力mm
|
20
|
25
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
|
阀座直径mm
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
额定流量系数Kv
|
6.5
|
10
|
15
|
25
|
40
|
65
|
100
|
125
|
260
|
350
|
540
|
|
公称压力MPa
|
1.6；4.0；6.4
|
|
行程mm
|
10
|
16
|
25
|
30
|
40
|
60
|
|
流量特性
|
快开
|
|
介质温度℃
|
软密封：-40~150(常温型)；硬密封：-40~200(常温型)、-40~450(中温型)
|
|
法兰尺寸、型式
|
PN16按JB78-59光滑式；PN40、64按JB/T79.2-94凹式
|
|
阀体材质
|
ZG230-450；ZG1Cr18NI9 Ti；ZG0Gr18N12Mo2Ti
|
|
阀座、阀芯材质
|
1Cr18NI9；0Cr18Ni12Mo2Ti
|
|
上阀盖型式
|
普通式(常温型)；热片式(中温型)
|
注
可提供GB、ANSI、JP、JIS、DIN等法兰结构型式，法兰距离可根据用户需要确定。
2、执行机构主要技术参数与切断机构匹配关系
|
公称通径mm
|
执行机构型号
|
气缸直径mm
|
行程mm
|
进气孔螺纹
|
备注
|
|
常温型
|
中温型
|
常温型
|
中温型
|
常温型
|
中温型
|
ZSP：单作用
ZSP：双作用
|
|
20
|
ZSPA B-1
|
ZSPA B-1
ZSN-1
|
150
|
150
|
10
|
M16×1.5
|
M16×1.5
|
|
25
|
|
40
|
ZSPA B-2
ZSN-1
|
200
|
16
|
|
50
|
|
65
|
ZSPA B-2
|
ZSPA B-3
ZSN-2
|
200
|
300
|
25
|
M20×1.5
|
|
80
|
|
100
|
30
|
|
150
|
ZSPA B-3
|
ZSPA B-4
ZSN-3
|
300
|
400
|
40
|
M20
|
|
|
|
|
|
|
