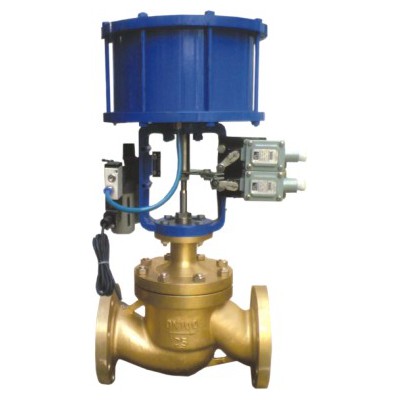

- 名称：ZSPC氧气专用切断阀
- 属性：气动切断阀系列
- 氧气切断阀--用途和性能规范：
- 1、氧气切断阀用途：气动氧气切断阀是一种能在各种管路上做远距离、快速切断的阀门。
- 2、氧气切断阀性能规范
- 二、作用原理及结构说明
- 1、阀门在管路上使用时与气源配套使用将阀门打开或关闭。
- 2、阀门工作介质的流向按阀体的介质流向接头所示。
- 3、气缸操作压力0.3～0.6Mpa。
- 4、信号输入或输出AC200V或DC24V。
- 三、主要外型和连接尺寸(参照构图)
- 1、氧气切断阀零件材料：
2、氧气切断阀连接尺寸(mm)
|
DN |
L |
D |
D1 |
D2 |
b |
z-Ф |
|
15 |
130 |
95 |
65 |
45 |
16 |
4-Ф14 |
|
20 |
150 |
105 |
75 |
55 |
16 |
4-Ф14 |
|
25 |
160 |
115 |
85 |
65 |
16 |
4-Ф14 |
|
32 |
180 |
135 |
100 |
75 |
18 |
4-Ф18 |
|
40 |
200 |
145 |
110 |
85 |
18 |
4-Ф18 |
|
50 |
230 |
160 |
125 |
100 |
20 |
4-Ф18 |
|
65 |
290 |
180 |
145 |
120 |
22 |
8-Ф18 |
|
80 |
310 |
195 |
160 |
135 |
22 |
8-Ф18 |
|
100 |
350 |
235 |
190 |
160 |
24 |
8-Ф23 |
|
125 |
400 |
270 |
220 |
188 |
28 |
8-Ф25 |
|
150 |
480 |
300 |
250 |
218 |
30 |
8-Ф25 |
|
200 |
600 |
360 |
310 |
278 |
34 |
|
