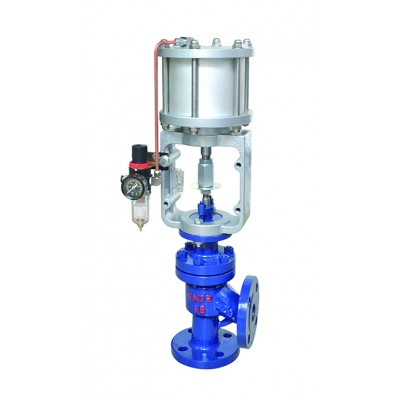

FJ644C 气动角式切断阀,由气动活塞执行机构和切断阀组成。按阀芯密封面材料可分硬密封和软密封：按阀芯结构型式可分为单导向平板式和单导向平衡式。具有结构简单、动作可靠、严密切断、关开快速等特点。适用于无颗料状、无杂质的气体、液体介质，要求快速严密关闭、快速放空的自动控制系统中。
规格型号：
|
类别 |
常温型 硬密封 |
常温型 软密封 |
中温型 硬密封 |
常温型硬密 封带手轮 |
常温型软密封带手轮 |
中温型硬密封带手轮 |
|
型 号 |
ZSP(N)C1-（16/64）B K |
ZSP(N)C2-（16/64）B K |
ZSP(N)C1-（40/64）B KG |
ZSPC1-（16/64）B K |
ZSPC2-（16/64）B K |
ZSPC1-（40/64）B K |
|
规格 |
DN20-200 |
|||||
主要技术参数：
|
公称压力mm |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
||
|
阀座直径mm |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
额定流量系数Kv |
6.5 |
10 |
15 |
25 |
40 |
65 |
100 |
125 |
260 |
350 |
540 |
|
公称压力MPa |
1.6；4.0；6.4 |
||||||||||
|
行程mm |
10 |
16 |
25 |
30 |
40 |
60 |
|||||
|
流量特性 |
快开 |
||||||||||
|
介质温度℃ |
软密封：-40~150（常温型）；硬密封：-40~200（常温型）、-40~450（中温型） |
||||||||||
|
法兰尺寸、型式 |
PN16按JB78-59光滑式；PN40、64按JB/T79.2-94凹式 |
||||||||||
|
阀体材质 |
ZG230-450；ZG1Cr18NI9 Ti；ZG0Gr18N12Mo2Ti |
||||||||||
|
阀座、阀芯材质 |
1Cr18NI9；0Cr18Ni12Mo2Ti |
||||||||||
|
上阀盖型式 |
普通式（常温型）；热片式（中温型） |
||||||||||
注：可提供GB、ANSI、JP、JIS、DIN等法兰结构型式，法兰距离可根据用户需要确定。
性能指标
|
公称压力mm |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
|||
|
阀座直径mm |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
|
软密封泄漏量 |
水试 △P=△Pmax mlmin |
0 |
||||||||||
|
气试 △P=0.35MPa 气泡数/min |
1 |
1 |
2 |
3 |
4 |
6 |
11 |
18 |
27 |
45 |
||
|
硬密封泄漏量 |
水试MPa |
4.0 |
3.0 |
|||||||||
|
ml/min |
0.24 |
0.30 |
0.38 |
0.48 |
0.60 |
0.78 |
0.96 |
1.2 |
1.125 |
1.35 |
1.8 |
|
|
气试 △P=0.35MPa ml/min |
23.3 |
29.2 |
37.3 |
46.7 |
58 |
75.8 |
93.3 |
116.7 |
145.8 |
175 |
233.3 |
|
|
切断时间S |
0.5 |
1 |
1.5 |
2 |
3 |
4 |
||||||
|
额定行程偏差% |
±6 |
|||||||||||
订货须知
询价及订货时请注明下列内容:
●若您还未选定型号，请向我们提供使用技术参数：
1、公称通径、CV值
2、流体性质：公称压力、温度、黏度或酸碱性
3、连接形式和规格
4、阀体和阀内组件材料，是否需要硬化处理
5、上阀盖型式
6、阀体和阀芯特性
7、执行机构形式，是否带手轮机构，供气压力
8、正反作用（气开式或气关式）
9、是否带附件，请说明附件型号，以便我们为您正确选型
10、特殊要求（去油，禁铜处理等）
11、介质名称
12、正常流量和最大流量
13、介质压力，阀全开和全闭时的阀进口和出口压力
14、流体介质的温度和比重
15、流体介质的黏度，是否含有悬浊液
