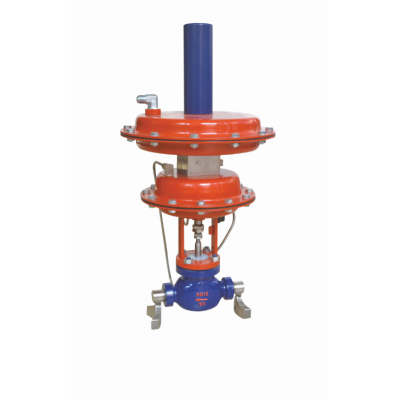

ZZYVP内螺纹氮封阀

ZZYVP内螺纹氮封阀(氮封装置)无需外加能源，利用被调介质自身能量为动力源，引入压力阀的指挥器以控制压力阀芯位置，改变流经阀门介质流量，使阀门后端压力保持恒定。氮封阀主要用于储罐顶部氮气压力恒定控制，以保护罐内物料不被氮化及储罐安全。也可用于工业燃烧炉控制系统。公称压力有1.0、1.6Mpa;压力分段调节从0.5至1000Kpa,工作温度0～100℃；法兰标准按GB9113-88，凸面法兰。结构长度按GB12221-89标准。

氮封装置压力设定在指挥器上实现，因而方便、快捷、省力省时可运行状态下连续设定。
1、指挥器2、检测执行器3、接管4、减压过滤顺5、主阀6、主阀芯7、阀杆8、插杆9、弹簧10、节流阀11、指挥器阀芯12、口螺纹13、主弹簧

ZZYVP自力式氮封阀、泄压阀主要零件材料

零件名称材料：
阀体：ZG230-Ni9Ti 、ZG1Cr18Ni9Ti 、ZG1Cr18Ni12Mo2Ti
阀芯：1Cr18Ni9Ti、Cr18Ni12Mo2Ti
膜片：

丁青橡胶夹增强涤纶织物

氮封装置技术参数

ZZYVP自力式氮封阀、泄压阀主要技术参数和性能指标

公称通径DN(mm)

20

25

40

50

80

100

150

阀座直径DN(mm)

6

15

20

25

32

40

50

65

80

100

125

150

额定流量系数Kv

3.2

5

8

10

20

32

50

80

100

160

250

400

压力调节范围Kpa

0.5～70 20～120 60～400 300～700 500～1000

公称压力PN(Mpa)

1.0 1.6

被调介质温度（℃）

80 200

流量特性

快开

调节精度（％）

≤5

允许压降（Mpa）

1.6

1.1

0.6

0.4

执行机构薄膜有效面积（C㎡）

200

280

400

允许泄漏量

符合ANSIB16.104—1976 IV级

ZZYVP自力式氮封阀、泄压阀尺寸重量

连接尺寸及标准
法兰标准：GB9113—88
法兰密封面型式：凸面；
信号接口：内螺纹M16×1.5
阀体法兰及法兰端面距离可以按用户指定的标准制造。如ANSI 、JIS、 JPI等标准。

ZZYVP自力式氮封阀、泄压阀外形尺寸重量

公称通径（DN）		25	40	50	80	100	150
法兰端面距（L）	PN16	160	200	230	310	350	480
A	PN16	115	150	165	200	220	285
B	PN16	85	110	125	160	180	240
H1	PN16	83	95	110	140	160	230
H2	PN16	325
H	PN16	650	680	750	790	840	990
G	PN16	16	18	20	20	22	24
S	PN16	308
nф	PN16	4-14	4-18	4-18	4-18	4-18	8-22
重量（kg）		18	27	40	80	108	262
