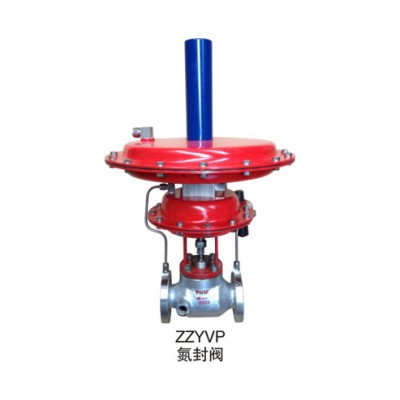

ZZYVP自力式氮封阀、泄压阀概述
|
|
ZZYVP带指挥器调压阀（氮封装置）无需外加能源，利用被调介质自身能量为动力源，引入压力阀的指挥器以控制压力阀芯位置，改变流经阀门介质流量，使阀门后端压力保持恒定。氮封阀主要用于储罐顶部氮气压力恒定控制，以保护罐内物料不被氮化及储罐安全。也可用于工业燃烧炉控制系统。公称压力有1.0、1.6Mpa;压力分段调节从0.5至1000Kpa,工作温度0～100℃；法兰标准按GB9113-88，凸面法兰。结构长度按GB12221-89标准。
|
|
氮封装置压力设定在指挥器上实现，因而方便、快捷、省力省时可运行状态下连续设定。
1、指挥器2、检测执行器3、接管4、减压过滤顺5、主阀6、主阀芯7、阀杆8、插杆9、弹簧10、节流阀11、指挥器阀芯12、口螺纹13、主弹簧
|
|
ZZYVP自力式氮封阀、泄压阀主要零件材料
|
|
零件名称材料：
阀体：ZG230-Ni9Ti 、ZG1Cr18Ni9Ti 、ZG1Cr18Ni12Mo2Ti
阀芯：1Cr18Ni9Ti、Cr18Ni12Mo2Ti
膜片：
丁青橡胶夹增强涤纶织物
|
|
氮封装置技术参数
|
|
ZZYVP自力式氮封阀、泄压阀主要技术参数和性能指标
|
公称通径DN（mm）
|
20
|
25
|
40
|
50
|
80
|
100
|
150
|
|
阀座直径DN（mm）
|
6
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
|
额定流量系数Kv
|
3.2
|
5
|
8
|
10
|
20
|
32
|
50
|
80
|
100
|
160
|
250
|
400
|
|
压力调节范围Kpa
|
0.5～70 20～120 60～400 300～700 500～1000
|
|
公称压力PN（Mpa）
|
1.0 1.6
|
|
被调介质温度（℃）
|
80 200
|
|
流量特性
|
快开
|
|
调节精度（％）
|
≤5
|
|
允许压降（Mpa）
|
1.6
|
1.6
|
1.1
|
0.6
|
0.4
|
|
执行机构薄膜有效面积（C㎡）
|
200
|
280
|
400
|
|
允许泄漏量
|
符合ANSIB16.104—1976 IV级
|
|
|
ZZYVP自力式氮封阀、泄压阀尺寸重量
|
|
连接尺寸及标准
法兰标准：GB9113—88
法兰密封面型式：凸面；
信号接口：内螺纹M16×1.5
阀体法兰及法兰端面距离可以按用户指定的标准制造。如ANSI 、JIS、 JPI等标准。
|
|
ZZYVP自力式氮封阀、泄压阀外形尺寸重量
|
公称通径（DN）
|
25
|
40
|
50
|
80
|
100
|
150
|
|
法兰端面距（L）
|
PN16
|
160
|
200
|
230
|
310
|
350
|
480
|
|
A
|
PN16
|
115
|
150
|
165
|
200
|
220
|
285
|
|
B
|
PN16
|
85
|
110
|
125
|
160
|
180
|
240
|
|
H1
|
PN16
|
83
|
95
|
110
|
140
|
160
|
230
|
|
H2
|
PN16
|
325
|
|
H
|
PN16
|
650
|
680
|
750
|
790
|
840
|
990
|
|
G
|
PN16
|
16
|
18
|
20
|
20
|
22
|
24
|
|
S
|
PN16
|
308
|
|
nф
|
PN16
|
4-14
|
4-18
|
4-18
|
4-18
|
4-18
|
8-22
|
|
重量（kg）
|
18
|
27
|
40
|
80
|
108
|
262
|
|
