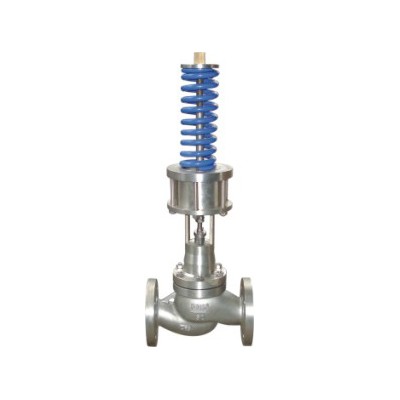

ZZYP自力式压力调节阀 调节阀厂家直销



单价 面议对比
询价 暂无
浏览 300
发货 浙江温州市付款后3天内
库存 9999台起订1台
品牌 工布自控阀门
ZZYP 各种型号
过期 长期有效
更新 2019-04-27 07:54

联系方式
加关注0

永嘉县工布自控阀门有限公司

企业会员第8年
资料通过中国产业带认证
保证金未缴纳
  • 浙江-温州市
  • 上次登录 2019-04-18
  • 0577-66998578
  • 李以勒 (先生)
详细说明

  1.
  1. 名称:ZZYP自力式压力调节阀
  2. 属性:自力式压力调节阀
  3. HCB Cv3000系列调节阀主要技术参数
  4. 阀体
  5. HCB Cv3000列调节阀阀体型式 直通单座铸造球型阀
  6. 公称通径 32、40、50、65、80、100、125、150、200、250、300、350mm
  7. 公称压力 ANSI 125、150、300、600;JIS 10、16、20、30、40K;PN1.6、4.0、6.4MPa
  8. 连接型式 密封面型式 FF、RF、RJ、LG、MFM
  9. 法兰标准 JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等
  10. 焊接标准 嵌接焊SW(40~50mm) 对接焊BW(65~350mm)
  11. 材料 铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、SCS16)钛等
  12. 上阀盖 常温型 -17~+230℃
  13. 伸长I型 -45~-17℃、 +230~+566℃
  14. 伸长Ⅱ型 -100~-45℃
  15. 伸长ⅢI型 -196~-100℃
  16. 压盖型式 螺栓压紧式
  17. 密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料
  18. ● HCB Cv3000系列调节阀阀内件
  19. 阀芯形式 压力平衡式阀芯
  20. 流量特性 等百分比特性、线性特性
  21. 材料 不锈钢、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等
  22. 执行机构
  23. 执行器型式 HA多弹簧薄膜执行机构、VA6单作用气缸活塞执行机构、VP双作用气缸活塞执行机构
  24. 膜片材料 乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布
  25. 弹簧范围 20~100、80~240KPa
  26. 供气压力 140~400KPa(HA型)、400~500KPa(VA6型、VP型)
  27. 气源接口 RC1/4"(HA、VA型)、RC3/8"(VP型)
  28. 环境温度 -30~+70℃
  29. 作用形式 气-关式或气-开式
  30. 可配附件 定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
  31. 主要性能指标
  32. 泄漏量 金属阀座 小于阀额定容量的0.5%,符合ANSI B16.104-1976 II级
  33. 回差 带定位器 小于全行程的1%
  34. 不带定位器 小于全行程的3%
  35. 基本误差 带定位器 小于全行程的±1%
  36. 不带定位器 小于全行程的±5%
  37. 注:采用标准的V型聚四氟乙烯填料
  38. 可调范围 50:1
  39. ■ Cv值和行程
  40. 高容量阀芯(%C、LC、%T、LT)
  41. 公称通径 32 40 50 65 80 100 125 150 200 250 300 350
  42. 阀座直径 32 40 50 65 80 100 125 150 200 250
  43. Cv值 等百分比特性 20 30 50 85 125 200 320 420 700 820
  44. 线性特性
  45. 额定行程 25 38 50 75 100
  46. 高精度流量特性阀芯(%CF、LCF、%TF、LTF)
  47. 公称通径 32 40 50 65 80 100 125 150 200
  48. 阀座直径 25 32 25 32 40 32 40 50 40 50 65 50 65 80 65 80 100 80 100 125 100 125 150 125 150 200
  49. 额定Cv值 11 17 11 17 24 17 24 44 24 44 68 44 68 99 68 99 175 99 175 275 175 275 360 275 360 650
  50. 流量特性 △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △
  51. 额定行程 25 38 50 75
  1.
  1. 名称:ZZYP自力式压力调节阀
  2. 属性:自力式压力调节阀
  3. HCB Cv3000系列调节阀主要技术参数
  4. 阀体
  5. HCB Cv3000列调节阀阀体型式 直通单座铸造球型阀
  6. 公称通径 32、40、50、65、80、100、125、150、200、250、300、350mm
  7. 公称压力 ANSI 125、150、300、600;JIS 10、16、20、30、40K;PN1.6、4.0、6.4MPa
  8. 连接型式 密封面型式 FF、RF、RJ、LG、MFM
  9. 法兰标准 JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等
  10. 焊接标准 嵌接焊SW(40~50mm) 对接焊BW(65~350mm)
  11. 材料 铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、SCS16)钛等
  12. 上阀盖 常温型 -17~+230℃
  13. 伸长I型 -45~-17℃、 +230~+566℃
  14. 伸长Ⅱ型 -100~-45℃
  15. 伸长ⅢI型 -196~-100℃
  16. 压盖型式 螺栓压紧式
  17. 密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料
  18. ● HCB Cv3000系列调节阀阀内件
  19. 阀芯形式 压力平衡式阀芯
  20. 流量特性 等百分比特性、线性特性
  21. 材料 不锈钢、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等
  22. 执行机构
  23. 执行器型式 HA多弹簧薄膜执行机构、VA6单作用气缸活塞执行机构、VP双作用气缸活塞执行机构
  24. 膜片材料 乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布
  25. 弹簧范围 20~100、80~240KPa
  26. 供气压力 140~400KPa(HA型)、400~500KPa(VA6型、VP型)
  27. 气源接口 RC1/4"(HA、VA型)、RC3/8"(VP型)
  28. 环境温度 -30~+70℃
  29. 作用形式 气-关式或气-开式
  30. 可配附件 定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
  31. 主要性能指标
  32. 泄漏量 金属阀座 小于阀额定容量的0.5%,符合ANSI B16.104-1976 II级
  33. 回差 带定位器 小于全行程的1%
  34. 不带定位器 小于全行程的3%
  35. 基本误差 带定位器 小于全行程的±1%
  36. 不带定位器 小于全行程的±5%
  37. 注:采用标准的V型聚四氟乙烯填料
  38. 可调范围 50:1
  39. ■ Cv值和行程
  40. 高容量阀芯(%C、LC、%T、LT)
  41. 公称通径 32 40 50 65 80 100 125 150 200 250 300 350
  42. 阀座直径 32 40 50 65 80 100 125 150 200 250
  43. Cv值 等百分比特性 20 30 50 85 125 200 320 420 700 820
  44. 线性特性
  45. 额定行程 25 38 50 75 100
  46. 高精度流量特性阀芯(%CF、LCF、%TF、LTF)
  47. 公称通径 32 40 50 65 80 100 125 150 200
  48. 阀座直径 25 32 25 32 40 32 40 50 40 50 65 50 65 80 65 80 100 80 100 125 100 125 150 125 150 200
  49. 额定Cv值 11 17 11 17 24 17 24 44 24 44 68 44 68 99 68 99 175 99 175 275 175 275 360 275 360 650
  50. 额定行程 25 38 50 75
  1.
