概述:

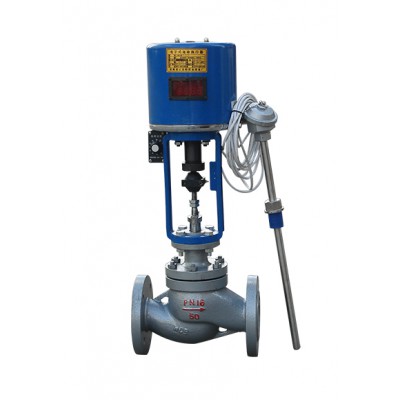

ZZW型自力式温度调节阀无需外加能源，利用被调介质自身能量实现温度自动调节的执行器产品，公称压力PN16、40、64；温度调节范围从0~270°C；温度控制器连接头为G1″外螺纹；法兰标准：PN16、40按GB9113—88；PN64按JB79.2—94 ， PN16为凸面法兰； PN40、65为凹面法兰，阀体为凹面。
主要零件材料
|
阀体 |
ZG230—45 |
ZG1Cr18Ni9Ti |
|
阀座 |
ZG1Cr18Ni12Mo2Ti |
Cr18Ni12Mo2Ti |
|
阀芯 |
1Cr18Ni9Ti |
Cr18Ni12Mo2Ti |
|
波纹管套 |
1Cr18Ni9Ti |
Cr18Ni12Mo2Ti |
|
平衡波纹管 |
1Cr18Ni9Ti |
|
|
温包 |
H62 |
1Cr18Ni9Ti |
|
毛细管 |
H62 |
1Cr18Ni9Ti |
|
接头 |
35 |
1Cr18Ni9Ti |
主要技术参数和性能指标
|
公称通径DN （mm） |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
|
|
公称压力PN（Mpa） |
1.6 4.0 |
|||||||||||||
|
额定流量系数（KV） |
单座 |
5 |
7 |
11 |
20 |
30 |
48 |
75 |
120 |
190 |
300 |
480 |
760 |
1100 |
|
双座 |
|
|
12 |
22 |
33 |
53 |
53 |
132 |
209 |
330 |
528 |
836 |
1210 |
|
|
套筒 |
|
|
11 |
20 |
30 |
48 |
75 |
120 |
190 |
300 |
480 |
760 |
1100 |
|
|
额定行程（mm） |
|
6 |
8 |
10 |
14 |
20 |
35 |
|||||||
|
允许最大压差（Mpa） |
1.6 |
1.5 |
0.5 |
|||||||||||
|
温度调节范围（℃） |
0~70、50~120、100~170、150~220、200~270 |
|||||||||||||
|
调节精度（%） |
±5 |
|||||||||||||
|
允许超载值（℃） |
分别为上述温度调节范围上限加50 |
|||||||||||||
|
使用环境温度（℃） |
-40~+80 |
|||||||||||||
|
安装接头（M） |
G1" |
|||||||||||||
|
毛细管长度（M） |
3、5 |
|||||||||||||
|
允许泄漏量 |
硬密封（1/h） |
双座、套筒：5×10-3×阀额定容量（II级）单座：10-4×阀额定容量（IV） |
||||||||||||
|
软密封（m1/min） |
0.15 |
0.15 |
0.15 |
0.30 |
0.30 |
0.45 |
0.60 |
0.90 |
1.70 |
4.0 |
4.0 |
6.75 |
11.10 |
|
订货须知
询价及订货时请注明下列内容:
●若您还未选定型号，请向我们提供使用技术参数：
1、公称通径、CV值
2、流体性质：公称压力、温度、黏度或酸碱性
3、连接形式和规格
4、阀体和阀内组件材料，是否需要硬化处理
5、上阀盖型式
6、阀体和阀芯特性
7、执行机构形式，是否带手轮机构，供气压力
8、正反作用（气开式或气关式）
9、是否带附件，请说明附件型号，以便我们为您正确选型
10、特殊要求（去油，禁铜处理等）
11、介质名称
12、正常流量和最大流量
13、介质压力，阀全开和全闭时的阀进口和出口压力
14、流体介质的温度和比重
15、流体介质的黏度，是否含有悬浊液
