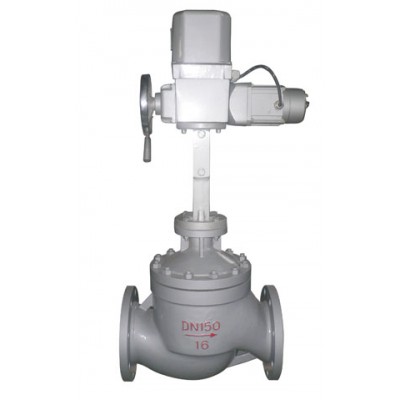

ZAZP系列电动直通单座调节阀由DKZ型系列直行程电动执行机构和直通单座阀两部分组成，以单相交流220V电源为动力，接受0~10mA或4~20mA直流信号，自动地控制调节阀开度，达到对管道内流体的压力、流量、液位等工艺参数的连续调节。该产品具有动作灵敏、能源取用方便、信号传输迅速等特点。广泛应用电力、冶金、化工、轻纺等工业自动控制系统中。
主要零件材料:
|
阀体材料 |
材料牌号 |
公称压力（Mpa） |
适用温度范围（℃） |
|
|
常温型 |
散热型 |
|||
|
铸铁 |
HT200 |
1.6 |
-20~200 |
- |
|
铸钢 |
ZG230~450 |
4.0，6.4 |
-40~250 |
-40~450 |
|
铸不锈钢 |
ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti |
4.0，6.4 |
-40~250 |
-60~450 |
主要技术参数
|
公称通径DN（mm） |
G3/4″ |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
||||||||||
|
阀座直径DN（mm） |
3 |
4 |
5 |
6 |
7 |
8 |
10 |
12 |
15 |
20 |
26 |
32 |
40 |
50 |
66 |
80 |
100 |
125 |
150 |
200 |
||
|
额定流量系数Kv |
0.08 |
0.12 |
0.2 |
0.32 |
0.5 |
0.8 |
1.2 |
2 |
3.2 |
5 |
8 |
12 |
20 |
32 |
50 |
80 |
120 |
200 |
280 |
450 |
||
|
流量特性 |
直线 |
直线、等百分比 |
||||||||||||||||||||
|
公称压力PN（Mpa） |
10 |
1.6，4.0，6.4 |
||||||||||||||||||||
|
连接型式 |
管螺纹连接G3/4 |
法兰连接：PN1.6按JB79-59标准； PN4.0按JB79-59标准 |
||||||||||||||||||||
|
配用执行机构型号 |
DKZ-310 |
DKZ-310 |
DKZ-310 |
DKZ-410 |
DKZ-410 |
|||||||||||||||||
|
出抽推力（N） |
4000 |
4000 |
4000 |
6400 |
6400 |
|||||||||||||||||
|
行程L（mm） |
10 |
10 |
16 |
25 |
40 |
60 |
||||||||||||||||
|
全行程时间（S） |
8 |
8 |
12.5 |
20 |
32 |
50 |
||||||||||||||||
|
作用方式 |
电开式（K）常用；电关式（B） |
|||||||||||||||||||||
|
输入信号 |
0~10mA 4~20mA DC |
|||||||||||||||||||||
|
供电电源 |
220V；50~60Hz |
|||||||||||||||||||||
|
固有可调比R |
30：1 |
|||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
主要技术性能指标
|
项目 |
技术性能指标 |
|
基本误差% |
≤±5 |
|
回差% |
≤3 |
|
死区% |
≤5 |
|
泄漏量 |
0.01%×阀额定容量 |
|
额定流量系数误差% |
≤±10；当KV≤6.3时，为≤±15 |
订货须知
1.产品型号与名称 2.公称通径DN(mm) 3.公称压力
4.流量特性 5.阀体材质 6.额定流量系数
10.其它特殊要求
