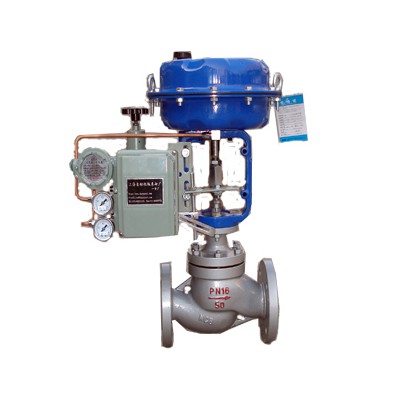

型 式 直通单座铸造球形阀
公称通径 40、50、65、80、100、150、200mm
公称压力 ANSI 125、150、300、600 JIS10、16、20、30、40K PN1.6、4.0、6.4MPa
连接型式 法兰连接：FF、RF、RJ、LG
法兰标准：JIS B2201-1984、ANSI B16.5-1981、JB79-59等
焊接连接：嵌接焊SW（40～50mm） 对接焊BW（65～200mm）
材 料 铸钢（ZG230-450）
铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L）、钛等
上 阀 盖 常温型（P）：-17～+230℃ 伸长Ⅰ型（EⅠ）：-45～-17℃ +230～+566℃
伸长Ⅱ型（EⅡ）：-100～-45℃ 伸长Ⅲ型（EⅢ）：-196～-100℃
注：工作温度不准超过各种材料的允许范围
压盖型式 螺栓压紧式
填 料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料
阀内组件
阀芯型式 单座柱塞型阀芯
材 料 不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）
不锈钢堆焊司太莱合金、钛和耐腐蚀合金等
执行机构
型 式 HA多弹簧薄膜执行机构
膜片材料 丁睛橡胶夹尼龙布
弹簧范围 20～100、80～240kPa
供气压力 140～400kPa
环境温度 -30～+70℃
注：该阀也可配用VA5或VA6和LVP型执行机构。
阀作用型式 气—关式或气—开式
附 件 定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
性 能
泄 漏 量 金属阀座：小于阀额定容量的0.01%，符合ANSI B16.104-1976Ⅳ级
软 阀 座：小于阀额定容量的10-7，符合ANSI B16.104-1976Ⅵ级
回 差 带定位器：小于全行程的1%
不带定位器：小于全行程的3%
基本误差 带定位器：小于全行程的±1%
不带定位器：小于全行程的±5%
注：采用标准的V型聚四氟乙烯填料
可调范围 50：1
订货须知
询价及订货时请注明下列内容:
●若您还未选定型号，请向我们提供使用技术参数：
1、公称通径、CV值
2、流体性质：公称压力、温度、黏度或酸碱性
3、连接形式和规格
4、阀体和阀内组件材料，是否需要硬化处理
5、上阀盖型式
6、阀体和阀芯特性
7、执行机构形式，是否带手轮机构，供气压力
8、正反作用（气开式或气关式）
9、是否带附件，请说明附件型号，以便我们为您正确选型
10、特殊要求（去油，禁铜处理等）
11、介质名称
12、正常流量和最大流量
13、介质压力，阀全开和全闭时的阀进口和出口压力
14、流体介质的温度和比重
15、流体介质的黏度，是否含有悬浊液
