气动衬氟调节阀(耐腐蚀气动调节阀)

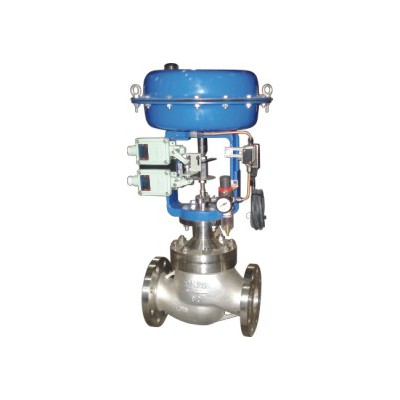

ZMAPF46气动衬氟调节阀(HEP定位器) ZMAPF46气动衬氟调节阀(ZPD定位器)
■ 产品概
ZMAPF气动衬氟调节阀、耐腐蚀气动调节阀是一种防腐蚀直通单座调节阀，与流体接触的阀体内壁和阀内组件均采用高压注塑工艺，衬有能耐腐蚀、耐老化的聚全氟乙丙烯（F46），又采用聚四氟乙烯波纹管密封。气动衬氟调节阀广泛适用于酸、碱等强腐蚀介质和有毒、易挥发等气体、液体的控制。耐腐蚀气动调节阀其主要特点如下：
1、耐腐蚀。几乎能耐所有的介质（包括浓硝酸和王水）的腐蚀。
2、密封性能好。采用波纹管和填料双重密封，确保无渗漏。
3、泄漏量小。由于阀芯、阀座采用软密封，确保无渗漏。
4、配用HA执行机构，输出力大、结构紧凑。 产品符合GB/T4213-92。
■ 主要技术参数
● 阀体
阀体形式 直通单座铸造球型阀
公称通径 DN20～150mm
公称压力 PN1.6MPa
法兰标准 GB/T9113、 JB/T79
连接形式 法兰(FF RF RTJ)
压盖型式 螺栓压紧式
工作温度 -40～180℃
密封填料 V型聚四氟乙烯填料
● 阀内件
阀芯形式 单座柱塞型(衬四氟)
流量特性 近似等百分比
● 执行机构及附件、作用形式
执行器名称 ZHA/B多弹簧簿膜执行机构
执行器型号 ZHA/B-22 ZHA/B-23 ZHAB-34
有效面积(cm2) 350 350 560
行程(mm) 10、16 25 40
弹簧范围 1.5～3kg/cm2（0.15～0.3MPa）
膜片材料 乙丙橡胶夹尼龙布
气源接口 RC1/4¨
环境温度 -30～+70℃
可配附件 定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
作用形式 气关式(B)—失气时阀位开(FO)；气开式(K)—失气时阀位关(FC)
■ 主要零件材料
阀体、阀盖 ZG230-450衬F46
阀座、阀芯 2Cr13衬F46、304衬F46
阀盖 丁腈橡胶夹增强涤纶织物
波纹管材料 聚四氟乙烯
|
