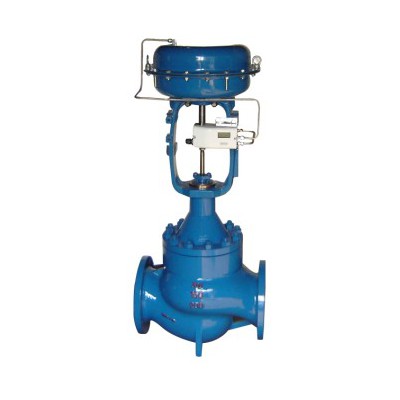

TCB笼式调节阀是一种改进型压力平衡式调节阀，该阀套筒上装有高性能的密封环，有效提高泄露等级，阀内流体通道呈S流体线型，还设有一个改善套筒周围流体平稳流动的导向翼，优点是压降损失小，流量大，可调范围广。流量特性曲线精度高，动态稳定性好。噪音低，空化腐蚀小，调节阀动态稳定性好、噪音低、防空化，适宜控制各种温度的高压差流体。配用LHA多弹簧薄膜执行机构或电动执行机构，其结构紧凑、输出力大。产品符合GB/T4213-92。。
阀 体
型式：直通双座铸造球型阀
公称通径：20、25、40、50、65、80、100mm
公称压力：ANSI 125、150、300、600 JIS 10、16、20、30、40K PN1.6、4.0、6.4MPa
连接型式：法兰连接：FF、RF、RJ、LG、沟槽型、嵌入型
法兰标准：JIS B2201-1984、ANSI B16.5-1981、GB/T9112～9124-2000等
焊接连接：嵌接焊SW
材料：铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti）、钛等
上阀盖：常温型（P）：-17～+230℃
伸长Ⅰ型（E1）：-45～-17℃ +230～+566℃
伸长Ⅱ型（E2I）：-100～-45℃
伸长Ⅱ型（E2W）：-196～-100℃
注:工作温度不准超过各种材料的允许范围。
压盖型式：螺栓压紧式
填料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料
阀内组件
阀芯型式：单座套筒式柱塞型阀芯
流量特性：等百分比特性（%）和线性特性（L）,参考流量特性曲线图
套筒形式：分离式套筒
材料：不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等
执行机构
型式：LHA多弹簧薄膜执行机构、LVA5单弹簧薄膜执行机构、LVA6单作用气缸动活塞执行机构、LVP双作用气缸活塞执行机构
膜片材料：乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布
弹簧范围：20～100、80～240kPa（LHA，LVA5型），190～350、190～400kPa（LVA6型）
供气压力：140～400kPa（LHA型）、140～280kPa（LVA5型）
400～500kPa（LVA6型）、300～500kPa（LVP型）
气源接口：Rc1/4”
环境温度：-30～+70℃
阀作用型式：用正作用或反作用执行机构实现阀的气-关式或气-开式
附件：定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、电磁阀、手轮机构等
性能
泄漏量：金属阀座：小于阀额定容量的0.01%，符合ANSI B16.104-1976IV级
软阀座：小于阀额定容量的10-7, 符合ANSI B16.104-1976IV级
回差：带定位器：小于全行程的1%，
不带定位器：小于全行程的3%（LHA1型小于全行程的5%）
基本误差：带定位器：小于全行程的±1%，
不带定位器：小于全行程的±5%
注：采用标准的V型聚四氟乙烯填料
可调范围：50：1（0.25≤Cv≤14）或30：1（CV≤0.16）
型式：LHA多弹簧薄膜执行机构、LVA5单弹簧薄膜执行机构、LVA6单作用气缸动活塞执行机构、LVP双作用气缸活塞执行机构
膜片材料：乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布
弹簧范围：20～100、80～240kPa（LHA，LVA5型），190～350、190～400kPa（LVA6型）
供气压力：140～400kPa（LHA型）、140～280kPa（LVA5型）
400～500kPa（LVA6型）、300～500kPa（LVP型）
气源接口：Rc1/4”
环境温度：-30～+70℃
阀作用型式：用正作用或反作用执行机构实现阀的气-关式或气-开式
附件：定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、电磁阀、手轮机构等
性能
泄漏量：金属阀座：小于阀额定容量的0.01%，符合ANSI B16.104-1976IV级
软阀座：小于阀额定容量的10-7, 符合ANSI B16.104-1976IV级
回差：带定位器：小于全行程的1%，
不带定位器：小于全行程的3%（LHA1型小于全行程的5%）
基本误差：带定位器：小于全行程的±1%，
不带定位器：小于全行程的±5%
注：采用标准的V型聚四氟乙烯填料
可调范围：50：1（0.25≤Cv≤14）或30：1（CV≤0.16）
