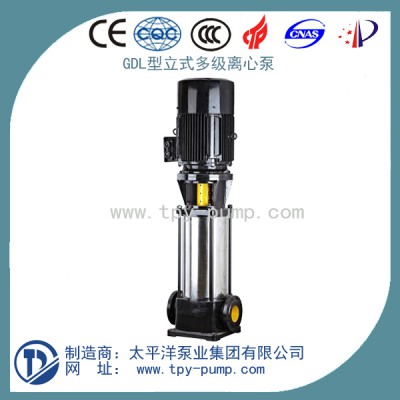

GDL型立式管道多级离心泵-GDL多级泵-GDL立式多级泵

一、GDL立式管道多级离心泵产品概述

GDL系立式、单吸、多级分段管道式离心泵，其吸入、排出口分别位于同一直线上。转子部件由轴、叶轮、叶轮挡套、轴套等零件组成，进水段、中段、出水段用拉紧螺栓联结。轴封采用机械密封，用平衡室的压力水进行润滑和冷却。产品执行JB/T2727-93《立式多级筒型离心泵型式与基本参数》标准。

该泵是最新泵型，具有节能、占地面积小、安装方便、性能稳定等特点。外套用1Cr18Ni9Ti优质不锈钢，轴封用耐磨机械密封，无泄漏、使用寿命长。以水力平衡解决轴向力，因而泵运砖平稳、低噪音，按照条件优于DL型泵，可以简便安装于一段水平管路中间。完全能够满足高层建筑、深井矿等的给排水及消防设施需要，是各大行业冷热水或一般介质、理化性质类似于水等液体输送的最佳泵型。

二、GDL立式管道多级离心泵应用范围

本型泵主要适用于高压运行系统中冷热清水的循环和增压、高层建筑多台泵并联供水、消防、锅炉给水和冷却水系统及各种冲洗液的输送等。

三、GDL立式管道多级离心泵产品特点

1、安装、维修方便：管道式安装、进出口能象阀门一样安装在管道的任何位置及任何方向，安装维修极为方便；

2、外形美观：采用不锈钢外套及管道式结构，外形美观；

3、更少的运行、维修费用：采用可靠的机械密封，故障率低，具有更少的运行维修费用；

4、成本低：采用高转速电机，使该系列泵具有重量轻，体积小，成本低等特点；

5、独特部件、降低噪音：独特的水力部件设计，良好的过流性能，最大地减少流动噪音。

四、GDL立式管道多级离心泵意义

80GDL36-12X5

80-进出口直径（mm）

GDL-立式多级管道离心泵

36-设计点名义流量（m3/h)

12-单级扬程（m）

5-级数

五、GDL立式管道多级离心泵主要性能参数

GDL型立式管道多级离心泵

序号	型号	级数	流量		扬程 (m)	功率（KW）
序号	型号	级数	m³/h	L/S	扬程 (m)	功率（KW）
1	25GDL	2	2	0.6	24	0.75
2		3			36	1.1
3		4			48	1.1
4		5			60	1.5
5		6			72	1.5
6		7			84	2.2
7		8			96	2.2
8		9			108	3
9		10			120	3
10		11			132	4
11		12			144	4
12		13			156	5.5
13		14			168	5.5
14		15			180	5.5
15	25GDL	2	4	1.2	22	1.1
16		3			33	1.1
17					44	1.5

18		5			55	2.2
19		6			66	2.2
20		7			77	3
21		8			88	3
22		9			99	4
23		10			110	4
24		11			121	5.5
25		12			132	5.5
26		13			143	7.5
27		14			154	7.5
28		15			165	7.5
29	40GDL	2	6	1.7	24	1.5
30		3			36	1.5
31		4			48	2.2
32		5			60	2.2
33		6			72	3
34		7			84	3
35		8			96	4
36		9			108	4
37		10			120	5.5
38		11			132	5.5
39		12			144	7.5
41		14			168	11
42		15			180	11
43	50GDL	2	12	3.4	30	2.2
44		3			45	3
45		4			60	4
46		5			75	5.5
47		6			90	5.5
48		7			105	7.5
49		8			120	7.5
50		9			135	11
51		10			150	11
52	50GDL	2	18	5.0	30	3
53		3			45	4
54		4			60	5.5
55		5			75	7.5
56		6			90	7.5
57					105	11
58		8			120	11
59		9			135	15
60		10			150	15
61	65GDL	2	24	6.6	24	3
62		3			36	4
63		4			48	5.5
64		5			60	7.5
65		6			72	7.5
66		7			84	11
67		8			96	11
68		9			108	15
69		10			120	15
70		11			132	18.5
71		12			144	18.5
72	80GDL	2	36	10.0	24	4
73		3			36	5.5
74		4			48	7.5
75		5			60	11
76		6			72	11
77		7			84	15
78		8			96	15
79		9			108	18.5
81	80GDL	2	54	15.0	28	7.5
82		3			42	11
83		4			56	15
84		5			70	18.5
85		6			84	18.5
86		7			98	22
87		8			112	30
88		9			126	30
89		10			140	37
90	100GDL	2	72	20.0	28	11
91		3			42	15
92		4			56	18.5
93		5			70	22
94		6			84	30
95		7			98	30
96		8			112	37
97					126	37
98		10			140	45
99	125GDL	2	100	27.8	40	18.5
100		3			60	30
101		4			80	37
102		5			100	45
103		6			120	55
104		7			140	75
105		8			160	75
106		9			180	75
107		10			200	90
108	150GDL	2	160	44.4	40	30
109		3			60	37
110		4			80	55
111		5			100	75
112		6			120	75
113		7			140	90
114		8			160	110
115		9			180	110
116		10			200	132
