使用范围
700X水泵控制阀是安装在高层建筑以及其他给水系统的水泵出口处，防止介质倒流的逆止类阀门。
压力等级: PN10 、PN16、 PN25
隔膜式: DN20-DN450
活塞式: DN500-DN750
介质温度: 0～80℃
结构形式

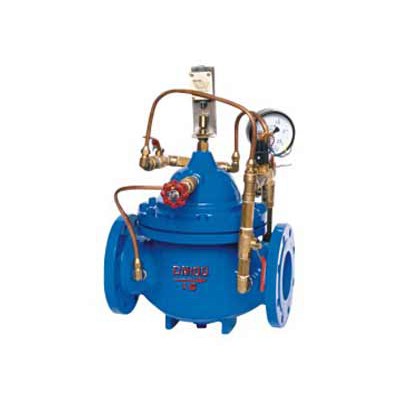

700X水泵控制阀由主阀、电磁导阀、针阀、球阀、单向阀、行程开关、微形过滤器和压力表组成水力控制接管系统。
工作原理
当水泵工作阀门向下游供水时，电磁导阀全开，针阀调至适当开度，上游水经针阀、单向阀进入主阀控制室，经电磁导阀流出，此时主阀控制室的压力保持主阀处于合适的开度，保持下游正常水。
当水泵停止工作时，电磁导阀先关闭，主阀控制室停止排水，控制室压力升高，主阀开始关闭。当关闭至90%时，主阀上部行程开关输出停泵信号，水泵停止运转。此时下游回水经单向阀进入主阀控制室，控制室压力升高，主阀被关闭。
产品优点
本产品利用电磁导阀控制，不需要其它装置。节约能源，保养简便，停泵平稳。电磁阀可采用交流电220V或直流电24V。
