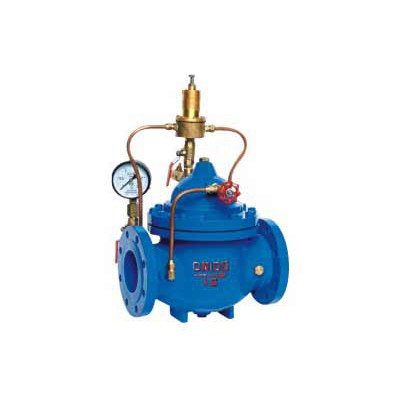

500X泄压阀广泛用于消防、城市供水工程及其它供水管网系统。以防止系统超压或维持消防供水系统的压力, 消防泵关闭后还可以减小水锤的冲击。也用于大型供水系统的水锤消除装置。
结构形式
500X泄压阀由导阀、针阀、球阀、微形过滤器、压力表及水力控制接管系统组成。
工作原理
1、作泄压阀：当泄压/持压导阀调整为泄压状态时，水通过针阀、主阀控制室、A球阀、泄压/持压导阀、B球阀流向出口，此时主阀处于开启状态。当进口压力超过泄压/持压导阀设定的安全值时，泄压导阀会自动开启，通过C球阀放出部分水，使管路泄压。当压力恢复到安全值时，泄压阀自动关闭。作泄压阀时，各球阀常开。
2、作持压阀：当泄压/持压导阀调整为持压状态时，只要主阀进口水压低于导阀设定值，导阀即关闭。主要控制室升压，主阀关闭。当主阀上游供水压力超过导阀设定压力时，持压导阀才能打开，控制室的水经球阀排至出口，控制室降压主阀开启，开始供水，即保持了上游水压。作持压阀用时，C球阀常闭或用丝堵换下。
产品输入参数
压力等级: PN10 、PN16、 PN25
隔膜式: DN20-DN450
活塞式: DN500-DN750
介质温度: 0～80℃
