300X缓闭式止回阀是安装在高层建筑给水系统、城市供水工程以及其它给水系统的水泵出口处,防止介质倒流、水锤及水击现象的智能型阀门。
结构形式

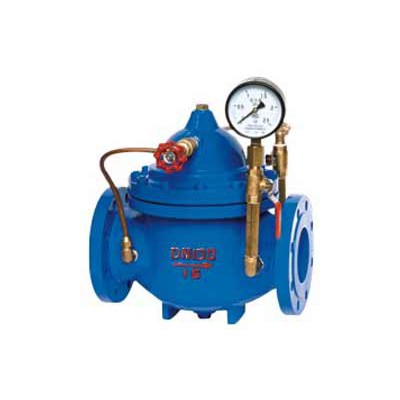

300X缓闭止回阀由主阀、单向阀、针阀、球阀、微形过滤器和压力表及水力控制接管系统组成。
工作原理
当阀门从进口端给水时，水通过微型过滤器、针阀、单向阀进入主阀控制室，再经过球阀排水至下游。因为针阀开度小于球阀开度，即主阀控制室的排水速度大于进水速度，因此控制室压力降低，作用于主阀盘下端的进口压力打开主阀向下游供水。
当管道停止供水时，若下游水开始回流，一部分回流水经球阀进入主控制室，由于单向阀作用，回流水不能从主控制室流出，引起主控制室逐渐升压，缓缓关闭主阀。
300X缓闭止回阀输入参数
压力等级: PN10 、PN16、 PN25
隔 膜 式: DN20-DN450
活 塞 式: DN500-DN750
介质温度: 0～80℃
