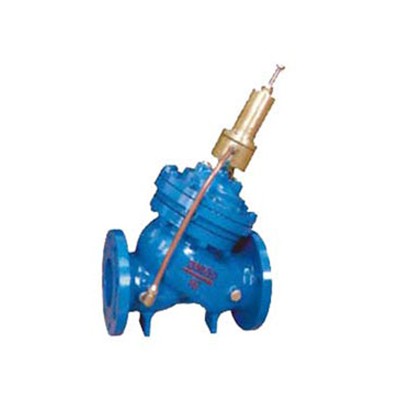

缓开缓闭止回阀 多功能水泵控制阀

    本产品有阀体、阀盖、阀瓣、阀杆、弹簧、导阀等零件组成。上阀盖与下阀盖之间为隔膜腔，隔膜腔内设隔膜，隔膜与中心轴连接，中心轴另一端连接阀门，阀门与阀座接触。水容器与上阀盖进水、出水控制孔连通，水容器与上阀盖出水为节流连通，水容器与上阀盖进水为单向连通。该阀快速开启，反应迅速；快速关闭，防止水锤产生。无水质要求，可用于污水、清水及原水系统。DY30AX缓开缓闭止回阀广泛应用于市政建设、农田水利、火力发电、石油化工、冶金矿山、消防环保、食品、航运、医药和轻纺等各个领域。
 二、DY30AX多功能缓开缓闭止回阀技术性能：
 1.多功能止回阀主阀体采用Y型双腔膜片式结构，密封副为软密封，与管道的连接形式为法兰连接，法兰连接尺寸按国家标准GB/T17241.6执行。
 2.多功能止回阀由阀体、阀盖、隔离盘、中心轴、导向套、铜套、大（小）阀座、大（小）阀瓣、膜片、膜片压板及先导阀和控制管路等主要零部件组成，通过控制阀瓣的上下运动来实现阀门的启闭。结构示意图如图1。
 3.多功能止回阀能保证阀门能与水泵联锁，可实现离心水泵的闭阀启动功能。
 4.主阀体采用半流道Y型设计，水流阻力小，阀门水头损在1m水柱以下（在流速为2m/s左右。）
 6. 缓闭止回阀密封效果良好，保证阀门泄漏量为零泄漏，密封试验按国家标准执行。
 5. 铸件采用先进的铸造工艺铸造，有良好的表面涂漆，涂漆方式采用烤漆，涂漆颜色由买方确定。
 7.多功能止回阀在阀门发生膜片破裂和内漏时，能够不从管线上拆卸下来维修。拆开阀盖、膜片压板和部分控制管路，即可更换膜片。如在使用一段时间后阀门出现内漏或运动卡阻，只需拆开隔离盘即可更换O形密封圈和阀瓣密封圈，维修十分方便。
 8. 阀门的关键部件膜片，采用美国进口的具有立体网状结构的尼龙强化橡胶。确保阀门有较长的使用寿命。
 三、DY30AX多功能缓开缓闭止回阀主要零件材料：

四、DY30AX多功能缓开缓闭止回阀性能参数：
