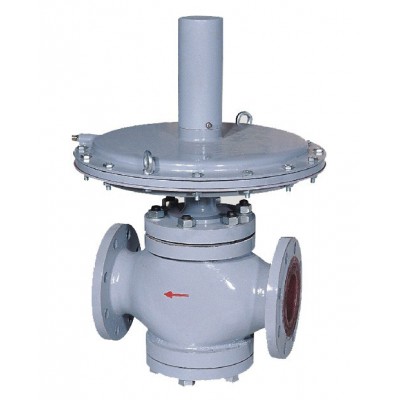

自力式微压调节阀 自力式微压调节阀厂家直销



单价 面议对比
询价 暂无
浏览 253
发货 浙江温州市付款后3天内
库存 3200台起订1台
品牌 工布自控阀门
过期 长期有效
更新 2019-04-27 07:54

联系方式
加关注0

永嘉县工布自控阀门有限公司

企业会员第8年
资料通过中国产业带认证
保证金未缴纳
  • 浙江-温州市
  • 上次登录 2019-04-18
  • 0577-66998578
  • 李以勒 (先生)
详细说明

详细介绍


产品概述

自力式微压调节阀,采用平衡单座阀,在运行中可任意对设定值进行调整等特点。因而适用于各种工业炉燃烧统燃料气体、石油在制品或油库贮罐保护气体与热处理保护气体的微压自动调节等场合。本公司生产的ZZVP自力式微压调节阀、ZZCP型自力式差压调节阀是一种无需外来能源的节能型产品,利用工艺管道中介质的压力变化与信号进行比较,使被调节介质的力与执行机构的输出力平衡,以达到稳定压力、差压值。 ZZCP-1型差压阀,采用平衡型单座阀,压力稳定、精度高、密封性好,用于控制微小差压。ZZCN-10型差压阀采用双座阀,流量系数大,将阀芯正、倒装,可组成二个不同品种的产品。自力式微压调节阀适用于各种工业炉燃烧系统控制两种燃料气体混合比流量或用于氢冷发电机组密封油系统中,同时,还可用于各种工业气体的减压、稳压或泄压的自动控制.

1

主要技术参数

公称通径 DN

20

25

32

40

50

65

80

100

125

150

200

额定流量系数 Kv

7

11

20

30

48

75

120

190

300

480

760

允许压差
(Mpa)

PN16

1.6

1.5

1.2

PN40

2.0

阀盖形式

标准型 ( 整体式 )

压盖型式

螺栓压紧式

密封填料

V 型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料

压力分段范围
(KPa)

0.5 ~ 6    5 ~ 10   9 ~ 15   12 ~ 19   18 ~ 25   22 ~ 30
28 ~ 35   32 ~ 40   38 ~ 50   48 ~ 60   58 ~ 72   70 ~ 100

保证调压阀正常工作的最小压差 P

≥0.01(MPa)

工作温度

≤80℃

适合介质

气体、蒸汽、低粘度液体

阀芯形式

单座、套筒型阀芯

流量特性

直线性



主要零件材料

零件名称

零件材料

阀体

WCB (C)

CF8 (P)

CF8M (R)

CF3M (RL)

阀座

304

304

316

316L

垫芯

304

304

316

316L

阀盖

Q235

304

316

316L

阀杆

304

304

316

316L

下膜盖

Q235

膜片

EPDM 或 FKM 夹纤维

上膜盖

Q235

压盖

Q235

螺纹盖

Q235



主要性能指标

调节精度

≤10%

允许泄露量
( 在规定实验条件下 )

硬密封

4×0.01% 阀额定容量

软密封

DN(mm)

20

25

32

40

50

65

80

100

125

150

200

0.15

0.3

0.45

0..6

0.9

1.7

4.0

6.75

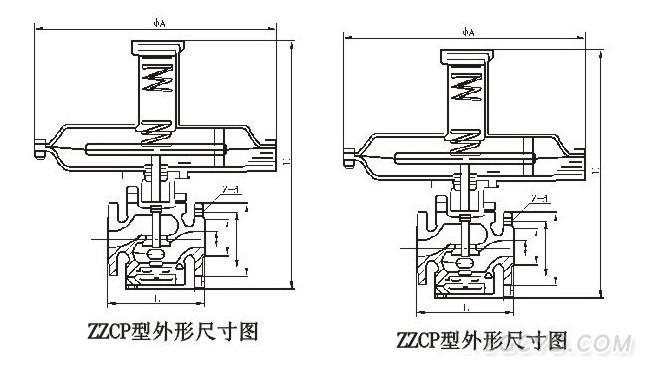

主要外形图
1

主要外形尺寸

公称通径 (DN)

20

25

32

40

50

65

80

100

L

150

160

180

200

230

290

310

350

H

52.5

57.5

75

75

85.5

92.5

100

110

H1

323

350

370

370

370

397

397

400

A

308

394

308

394

308

394

394

394

导压管接口螺纹

M16×1.5

重量 G(Kg)

12

18

25

32

45

58

68

76
