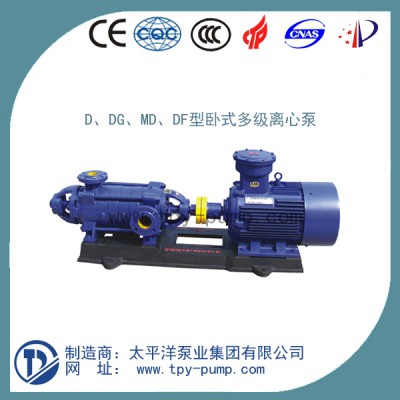

D型卧式多级离心泵-D型离心泵-D型多级泵

 本型泵系单吸、多级、节段式离心清水泵。适用于矿山、工厂及城市给水、排水用，供输送不含固体颗粒及磨料，不含悬浮物的清水或物理化学性质类似于清水的其它液体。被输送液体温度为0℃～80℃。允许进口压力为0.6MPa。

输送液体的物理化学性质有特殊要求时，亦可以根据用户特殊要求改变泵的材质，使泵与所输送液体物理化学性质相适用。

二、D型卧式多级离心泵应用范围

根据用途不同、D系列可分为

D:适用于输送不含固体颗粒的清水或物理化学性质类似于清水的液体，被输送介质的温度为0~+80℃，泵吸入口为水平，吐出口垂直向上。

DM:适用于输送含少量固体颗粒、物理化学性质类似于清水的液体，被输送介质的温度为0~+80℃，泵吸入口为水平、吐出口垂直向上。

DG:适用于输送不含固体颗粒的清水或物理化学性质类似于清水的物体，被输送介质的温度为-20℃~150℃，泵的吸入口、吐出口均垂直向上。

DY:适用于输送不含固体颗粒的石油产品或类似于水的其他液体，被输送介质的温度为-20℃~+400℃，泵的吸入口、吐出口均垂直向上。

DF:适用于输送不含固体颗粒的腐蚀性液体，被输送介质温度为-20℃~+150℃，泵的吸入口、吐出口均垂直向上。

以上各类型泵均可根据用户的要求选用机械密封或软填料密封（出厂标准均为填料密封），过流部件材料可选用铸铁、青铜、不锈钢或普通碳钢。

三、 D型卧式多级离心泵产品特点

    1、效率高、安装维修方便：采用高效节能的水力模型。该系列泵具有效率高、性能范围广、运行安全平稳、噪音低、寿命长、安装维修方便等特点。

    2、轴封：采用软填料密封或机械密封，密封安全可靠、结构简单，维修方便快捷。

    3、整机使用寿命长：轴为全封结构，确保了不与介质接触，不锈蚀，使用寿命长。

四、D型卧式多级离心泵型号意义

D （DG） 12 - 25 ×  6

D：  卧式单吸多级分段式离心泵（侧边为进水口，上边为出水口）（清水）

DG： 卧式单吸多级分段式离心泵（进出口均为朝上）(锅炉)

DF:  卧式单吸多级分段式耐腐蚀离心泵（304、316、316L材质）

MD： 卧式单吸多级分段式矿用离心泵（球墨铸铁材质）

12： 流量（m³/h）

25:  级扬程（m）

6 :  级数

五、D型卧式多级离心泵主要性能参数

D/DG、MD、DF、DY型卧式多级离心泵

注：1、上述D/DG泵均为铸铁材质，采用填料密封，如需配机械密封，一律另外加价；

    2、价格表中不含DG型的，需在D型价格基础上加价，DG8级以下加3%，DG8级及以上加5%；

    3、单—表示单独（分体）底座，分体式安装、无整机价的,电机底座需另外加价；

    4、可根据客户的要求，定做其它材质，价格如下：（均需在单泵基础上加价）

①MD型:球铁材质,加40%;

②DF型:以不锈钢304材质为准,×4.5,316或316L材质,价格另议；

③DY型:多级油泵,有铸铁、球铁、铸钢及不锈钢等材质;

④铸钢材质：价格另议。

     5、本产品已通过矿用产品安全标志认证,如客户需要矿用产品安全证书和防爆合格证，本公 司可免费提供。

六、D型卧式多级离心泵配件

进水段、出水段、中段、首级叶轮、次级叶轮、末级叶轮、中导叶、尾盖、平衡盘、平衡环/套、轴套甲、轴套乙、轴承挡套、轴承体、有孔端盖、无孔端盖、首口环、中口环、导叶套、填料环、填料端盖、轴套螺母、轴承、机封

七、D型卧式多级离心泵使用注意事项

1.D、DG型泵从联轴器端看为顺时针方向转动、检查电机转向是否正确，严防水泵反转而使螺母松开。

2.关闭吐出管上的阀门及压力计旋塞

3.全开进口阀门。

4.往泵内注水或真空泵引水。

  5.上述过程完毕后接通电源，当转子达到正常转速后再逐渐打开吐出管路上的阀，并调节到所需工况。

在吐出管路上阀门关闭的情况下，泵连续工作的时间不能超过3分钟。

  6.注意水泵轴承温度，不得超过外界温度35℃，其期限温度不得大于75℃。

  7.填料室内正常漏水程度，以每分钟15毫升为准，应随时调整填料压盖压紧程度。

  8.在运转过程，如发生异常的振动和噪声时，应立即停车检查原因。
