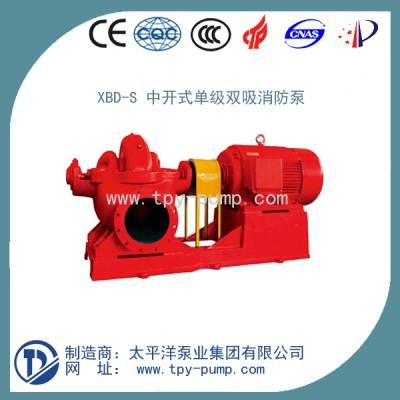

一、XBD-S型单级双吸中开蜗壳式消防泵产品概述
XBD-S型单级双吸中开蜗壳式消防泵，是我司引进德国先进技术生产的高性能水泵。泵通过使用原型叶轮和改型叶轮及其切割，型谱饱满宽广、使用效率高，在型谱性能范围内，可提供恰当满足用户所需要的任意流量扬程工作点的水泵。其采用了目前国内外最优秀的可自平衡轴向力及径向力的水力模型，性能稳定、效率高、结构紧凑、振动小、泵体耐压高、安装维修方便。主要用于消防系统增压送水，也可适用于自来水厂、灌溉、排水泵站、电站、空调循环用水、工业供水系统、消防系统、船舶工业、炼油系统、采矿等输送液体的场合。
二、XBD-S型单级双吸中开蜗壳式消防泵应用范围
XBD-S型消防泵组可供输送不含固体颗粒的清水及物理化学性质类似于水的液体之用。主要用于消防系统增压送水，也可应用于厂矿给排水、高层建筑增压送水、远距离送水、采暖、浴室、锅炉冷暖水循环增压、空调制冷系统送水及设备配套等场合
三、XBD-S型单级双吸中开蜗壳式消防泵产品特点
1、内置式密封润滑结构：泵内置式密封润滑结构，密封循环水对泵密封系统的润滑、冲洗更为直接、有效。
2、外形美观：直线型的外观并在泵盖上附加强筋，内置式密封润滑结构使泵整体结构浑然一体，灵活的结构设计使泵更加精美大方。
3、高效率：采用CFD计算流体动力学，分析计算出泵内压力分布和速度分布关系、优化泵的流道设计，确保泵有高效的水力形线，提高了泵的效率。泵体采用双流道设计，以减小径向力。泵体、泵盖、叶轮等过流部采用树脂砂板模造型，保证了外观及流道尺寸以及泵的水力效率。
4、平衡精度高：转子部件动平衡精度为G1.0级。
5、轴：轴短且刚性好，增加轴径，以延长轴承和机械密封的使用寿命。轴为全封结构，确保了不与介质接触，不锈蚀，使用寿命长。
6、双蜗壳：高扬程泵采用双蜗壳结构，减轻了径向力。
四、XBD-S型单级双吸中开蜗壳式消防泵型号意义
XBD4.0/40-150S-50A
XBD-消防泵组代号
4.0-设计压力(1/10MPa)即扬程为44米
40-设计流量 (L/S)
150-进口直径 (mm)
S-蜗壳双吸式
50-水泵扬程
A-叶轮第一次切割
五、XBD-S型单级双吸中开蜗壳式消防泵主要性能参数
|
序 |
型号 |
进、出口径 |
流量 |
出口压力 |
功率 |
转速 |
|
DN(mm) |
(L/S) |
(Mpa) |
(kw) |
(r/min) |
||
|
1 |
XBD5.0/44-150S-50 |
150-100 |
44 |
5.0 |
37 |
2900 |
|
2 |
XBD4.0/40-150S-50A |
150-100 |
40 |
4.0 |
30 |
2900 |
|
3 |
XBD3.6/37-150S-50B |
150-100 |
37 |
3.6 |
22 |
2900 |
|
4 |
XBD7.8/44-150S-78 |
150-100 |
44 |
7.8 |
55 |
2900 |
|
5 |
XBD6.2/40-150S-78A |
150-100 |
40 |
6.2 |
45 |
2900 |
|
6 |
XBD4.2/77.7-200S-42 |
200-150 |
77.7 |
4.2 |
45 |
2900 |
|
7 |
XBD3.6/75-200S-42A |
200-150 |
75 |
3.6 |
37 |
2900 |
|
8 |
XBD6.3/77.7-200S-63 |
200-150 |
77.7 |
6.3 |
75 |
2900 |
|
9 |
XBD4.6/75-200S-63A |
200-150 |
75 |
4.6 |
55 |
2900 |
|
10 |
XBD4.4/66.3-200S-63B |
200-150 |
66.3 |
4.4 |
45 |
2900 |
|
11 |
XBD9.5/77.7-200S-95 |
200-125 |
77.7 |
9.5 |
132 |
2900 |
|
12 |
XBD8.5/75-200S-95A |
200-125 |
75 |
8.5 |
110 |
2900 |
|
13 |
XBD7.5/72.2-200S-95B |
200-125 |
72.2 |
7.5 |
90 |
2900 |
|
14 |
XBD1.4/134.7-250S-14 |
250-200 |
134.7 |
1.4 |
30 |
1450 |
|
15 |
XBD1.1/120-250S-14A |
250-200 |
120 |
1.1 |
18.5 |
1450 |
|
16 |
XBD2.4/134.7-250S-24 |
250-200 |
134.7 |
2.4 |
45 |
1450 |
|
17 |
XBD2.0/115-250S-24A |
250-200 |
115 |
2.0 |
37 |
1450 |
|
18 |
XBD3.9/134.7-250S-39 |
250-200 |
134.7 |
3.9 |
75 |
1450 |
|
19 |
XBD3.0/130-250S-39A |
250-200 |
130 |
3.0 |
55 |
1450 |
|
20 |
XBD6.5/134.7-250S-65 |
250-150 |
134.7 |
6.5 |
132 |
1450 |
|
21 |
XBD4.8/116.6-250S-65A |
250-150 |
116.6 |
4.8 |
90 |
1450 |
|
22 |
XBD1.2/219.4-300S-12 |
300-300 |
219.4 |
1.2 |
37 |
1450 |
|
23 |
XBD1.0/200-300S-12A |
300-300 |
200 |
1.0 |
30 |
1450 |
|
24 |
XBD1.9/219.4-300S-19 |
300-250 |
219.4 |
1.9 |
55 |
1450 |
|
25 |
XBD1.6/200-300S-19A |
300-250 |
200 |
1.6 |
45 |
1450 |
|
26 |
XBD3.2/219.4-300S-32 |
300-250 |
219.4 |
3.2 |
90 |
1450 |
|
27 |
XBD2.6/200-300S-32A |
300-250 |
200 |
2.6 |
75 |
1450 |
|
28 |
XBD5.8/219.4-300S-58 |
300-250 |
219.4 |
5.8 |
200 |
1450 |
|
29 |
XBD4.9/200-300S-58A |
300-250 |
200 |
4.9 |
160 |
1450 |
|
30 |
XBD4.3/190-300S-58B |
300-250 |
190 |
4.3 |
132 |
1450 |
|
31 |
XBD9.0/219.4-300S-90 |
300-200 |
219.4 |
9.0 |
320 |
1450 |
|
32 |
XBD7.8/210-300S-90A |
300-200 |
210 |
7.8 |
280 |
1450 |
|
33 |
XBD6.7/200-300S-90B |
300-200 |
200 |
6.7 |
220 |
1450 |
备注：部分消防泵型号。
六、XBD-S型单级双吸中开蜗壳式消防泵使用注意事项
1.消防泵均采用不锈钢轴、铝青铜叶轮（国家消防验收标准），如有不同材质要求，询价（订货）时请另行注明。
2.消防泵每半年应至少启动1次，以防长期不用或保养不善产生锈蚀造成再次启动困难。
3.此泵尤其适用于需大流量消防场合，性能稳定。
