功能：尘气蝶阀根据含尘气体的性质和特点设计制造，适用于含尘煤气、干净煤气、烟道气及其其他含尘气体管道路做控制的调节之用。
应用行业：冶金、化工、机械、水泥、电力等行业的煤气管道路及其环境保护，除尘设施系统中。
产品比别家更具有优势：操作力矩小、启闭速度快、使用寿命长、阀门的密封部位采用高强度材料、具有高耐磨性和冲蚀性能好的特点
检测方法：符合Q/SF.JO1-91标准
主要性能规范
|
公称压力MPA |
0.1 |
|
|
密封试验压力MPA |
0.11 |
|
|
强度试验压力MPA |
0.15 |
|
|
适用速度 |
<20 |
|
|
试用温度 |
<350 |
|
|
泄漏率 |
0.3% |
注：泄漏率指蝴板与阀体间泄漏面积与最大流通面积之比 |
主要零件材料
|
零件名称 |
阀体 |
碟板 |
|
材料 |
球墨铸铁 碳素钢 |
球磨铸铁 碳素钢 |
结构特点：
D743W-1型液动式尘气蝶阀利用液动装置通过机械执行机驱动蝶板完成启闭动作。蝶板工作位置可通过行程开关进行信号显示。阀门启闭速度可用节流阀调节。本阀可以远距离单独控制，也可以集中控制。还可将电信号输入计算机进行程序控制。本阀在非正常情况下可用扳手进行手动操作。本阀安装于水平管道时请参照图中所示确定安装方向，防止尘灰堆积增加阀门开启阻力。
结构特点：
D643W-1型气动式尘气蝶阀利用气动装置通过机械执行机构驱动蝶报实现启闭。蝶板工作位置可通过行程开关进行信号显示。阀门启闭速度可用节流阀调节。本阀可以单台远距离控制，也可以远距离集中控制，还可以将信号输入电子计算机进行程序控制。本阀在非正常情况下，也可用扳手进行手动操作。本阀安装于水平管道时请参照图中所示确定安装方向。以防止尘灰堆积增加阀门开启阻力。

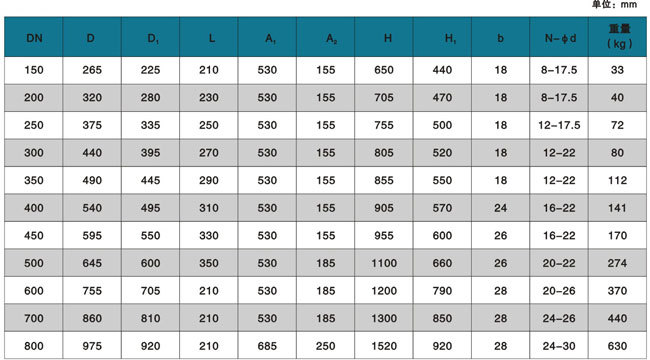

主要结构尺寸:
