规格型号 长度 (mm) 每次接长根数( 根 ) 工作载荷 (KN ) 上下调角度(度) 左右上下调角度 公称重量(kg)
DJB-600/470 600 1-2 470 ≥7° ≥3° 18.86
DJB-800/420 800 1-2 420 ≥7° ≥3° 22.88
DJB-1000/300 1000 1-2 300 ≥7° ≥3° 26.90
DJB-1200/300 1200 1 300 ≥7° ≥3° 30.92
铰接顶梁主要结构包括：π型梁，左耳板，右耳板，大接头，圆销，挡圈，水平楔等。铰接顶梁长度：800mm,1000mm，1200mm。

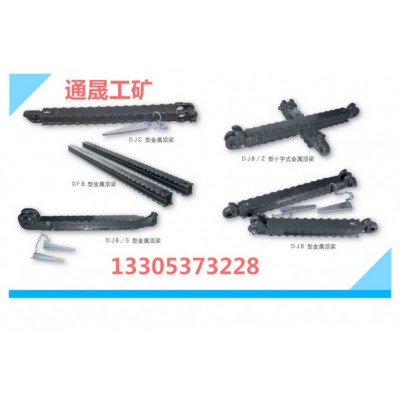

金属顶梁的主要分类型号：
一字顶梁常用规格为：0.8米铰接顶梁，1米铰接顶梁，1.2米铰接顶梁
十字顶梁常用规格为：1.2米*0.8米十字铰接顶梁，1米*0.6米十字铰接顶梁
双楔铰接顶梁规格为：1米双楔铰接顶梁，1.2米双楔铰接顶梁
铰接顶梁属于中型顶梁，梁身是用 7#π钢对焊而成，梁身断面高度为70,7号π型钢梁的尺寸是100x90x8mm的，焊接后的宽度还是100，高度加倍180，厚度不变8mm. 铰接顶梁是供煤层倾角25度以下，采高1.0-1.4米的水平及缓倾斜回采工作面支护顶板用的。
