ISG型立式管道离心泵

ejiamp牌立式管道离心泵ISG型系列单级单吸立式管道离心泵，供输送不含固体颗粒的清水及物理化学性质类似于水的液体之用。同时根据使用温度、介质等不同在ISG型管道离心泵基础上派出适用热水、高温、腐蚀性化工泵、油泵。该产品具有同效节能、噪音低、性能稳定等特点。本单位科技人员联合国内水泵专家选用优秀水力模型，采用IS型离心泵之性能参数，在一般立式泵的基础上进行巧妙组合设计而成。该系列产品具有高效节能、噪音低、性能可靠等优点。符合最新国家机械部JB/T53058-1993的标准。产品按ISO02858标准设计制造。

二、ISG型立式管道离心泵--主要特点：

1、立式管道离心泵结构紧凑、体积小、外形美观，其结构决定安装占地面积小，如加上防护罩可置于户外使用。
2、叶轮直接安装在电机轴上，从而保证泵的同心度，因而增强了泵的运行稳定性和延长泵的使用寿命。
3、轴封采用机械密封或机械密封的组合，采用优质的硬质合金密封环，增强了密封的耐磨性，能有效地延长泵的使用寿命。
4、安装检修方便，无需拆动管路系统。泵进口和出口为相同口径，简化了管道的连接。
5、可根据流量和扬程的需要采用泵的串联、并联运行方式。
6、可根据需要，吸入口和吐出口可安装成同方向或90°、180°、270°几个不同方向以满足不同的连接场合。
7、泵扬程可根据需要增减水泵级数并结合切割叶轮外径予以满足，而不改变安装占地面积，这是其它泵类所不具有的。

三、ISG型立式管道离心泵--主要用途:

1、ISG型立式管道泵，供输送清水及物理性质类似于清水的其它液体之用，适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离送水、采暖、浴室等冷暖水循环增压及设备配套等。使用温度T<80℃。
2、IRG（GRG）型立式热水（高温）热水循环泵，适用于能源、冶金、木材加工、化工、纺织、造纸及饭店、浴室、宾馆等锅炉热水增压循环输送及城市采暖系统循环用泵，IRG使用介质温度不超过120℃，GRG型使用介质温度不超过240℃。
3、IHG型立式管道化工泵，供输送不含固体颗粒，具有腐蚀性，粘度类似于水的液体，适用于石油、化工、冶金、电力、造纸、食品制药和合成纤维等部门，使用温度为－20℃~+120℃。
4、IHGB型不锈钢防爆型化工离心泵，适用于输送易燃易爆性化工液体。
5、YG立式管道油泵供输送汽油、煤油、柴油等石油产品，被输送介质温度为－20℃~+120℃。
6、ISGD、IRGD、GRGD、IHGD、YGD、IHGBD型立式低转速离心泵，适用于环境声要求很低的场合及空调循环等。

四、ISG型立式管道离心泵--工作条件：

1、吸入压力≤1.0Mpa，或泵系统最高工作压力≤1.6Mpa,即泵吸入口压力+泵扬程≤1.6Mpa、泵静压试验压力为2.5Mpa,科西德泵阀ISG型管道离心泵订货时请注明系统工作压力。泵系统工作压力大于1.6Mpa时应在订货时另行提出。以便在制造时泵的过流部件和联接部分采用铸钢材料。
2、所输送介质中固体颗粒体积含量不超过单位体积的0.1%，粒度<0.2mm. 注：如使用介质为带有细小颗粒，请在订货时说明，以便采用耐磨式机械密封。
3、环境温度<40℃，相对湿度<95%。
注：如使用介质为带有细小颗粒，请在订货时说明，以便厂家采用耐磨式机械密封。

五、ISG型结构说明：

1、泵与电机同端盖，轴向尺寸缩短，结构简单。
2、泵体上设有取压孔和放水孔。
3、泵体上设有排气阀，工作前能排放泵内空气。
4、泵体底部设有安装底板和螺栓孔，保证整体机组安装稳固。

六、型号意义：

七、结构说明：

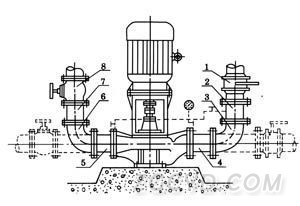

八、安装方式：
