【PBG型立式屏蔽泵】产品概述
PBG屏蔽泵是由水泵和屏蔽电动机构成一个密封整体，整体采用静密封设计。可以广泛使用在采暖、卫生用水、冷冻水系统中无腐蚀的冷水和热水的输送，它是宾馆、医院、工厂、高档住宅等热力交换站、管路集中供暖的理想输送设备。立式屏蔽泵其较之于普通管道离心泵有泵、机一体化结构紧凑，体积小、外形美观、运行平稳、安装方便、无噪音、零泄漏、等特点，最大限度的满足用户日益增长的对工作环境的稳定性与环保要求。
【PBG型立式屏蔽泵】型号意义
【PBG型立式屏蔽泵】特点用途
PBG屏蔽泵具有泵、机一体化结构紧凑，体积小、外形美观、运行平稳、安装方便、无噪音、零泄漏、无污染等特点。
屏蔽泵广泛应用于暖通空调空调冷热水循环、工业、城市生活用水、管道增压、远距离送水等场合，变换材质的派生产品更可适用于石油、化工、制药、食品、制冷等。高、低温，高压各种场合。
【PBG型立式屏蔽泵】工作条件
1、立式屏蔽泵电源额定电压为380V，频率为50Hz，三相交流电；
2、PBG屏蔽泵输送流体不应含有体积比超过0.1%和粒度大于0.2mm的固体颗粒；
3、立式屏蔽泵输送液体的温度≤120℃；
4、立式屏蔽泵系统压力不超过1.0MPa，不小于50Kpa；如超过请订货时注明
5、立式屏蔽泵环境温度不超过40℃
6、立式屏蔽泵海拔不超过1000mm
7、立式屏蔽泵电动机为鼠笼型，适用于满压起动，如果电原容量不足以满压起动时，则可采用降压启动。

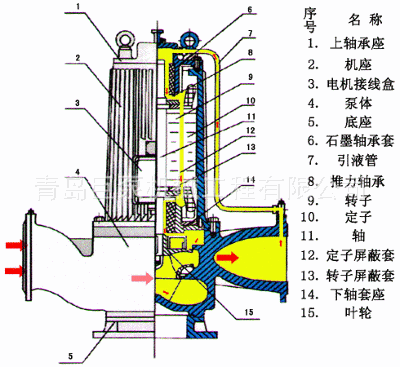

【PBG型立式屏蔽泵】结构说明
PBG屏蔽泵为立式水泵，电泵有水泵和屏蔽电动机（以下简称电机）两部分组成。水泵部分主要零部件叶轮、泵体、密封环，电机部分主要零部件有定子、转子、屏蔽套、轴承座、轴承、推力盘、冷却管、放气阀等零部件组成。
屏蔽泵电机选用H级绝缘绕组。转子由不锈钢轴和铸铝转子组成。为了防止输送液体进入定子和腐蚀转子，在定子内径及转子表面分别用不锈钢屏蔽套密封。
密封性：泵体法兰与电机法兰连接处，机座与轴承座及定子屏蔽连接处均有耐热O型密封圈密封。
屏蔽泵叶轮悬臂安装在电机转轴上，由键和螺母予以固紧。
润滑与冷却：采用外循环。当泵工作时，由电泵出口处引出少量液体经过冷却管、后轴承与轴颈间隙、定、转子间隙、前轴承与轴颈间隙、叶轮后口环组成一循环回路（单级）、最后一级叶轮进口环组成一循环回路（多级）。

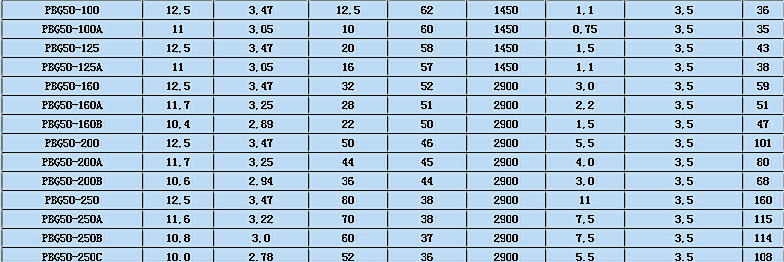

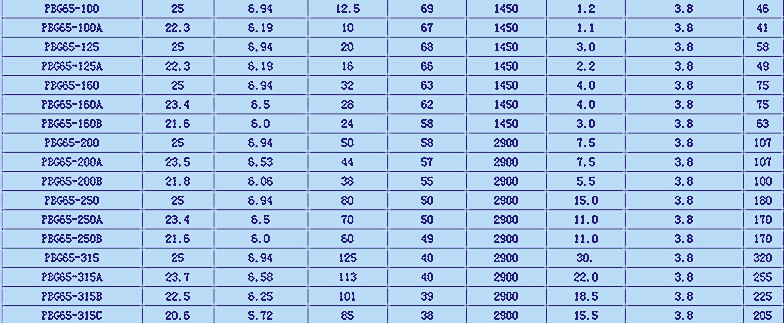

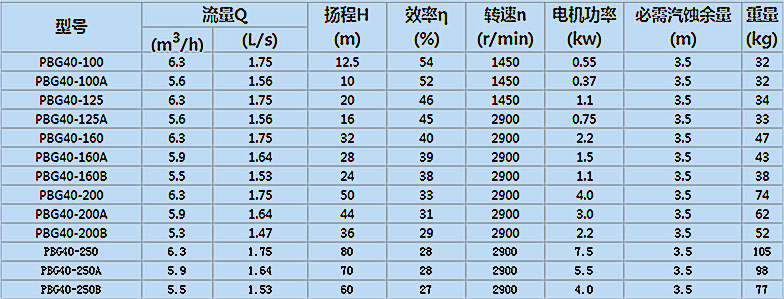

【PBG型立式屏蔽泵】技术参数
