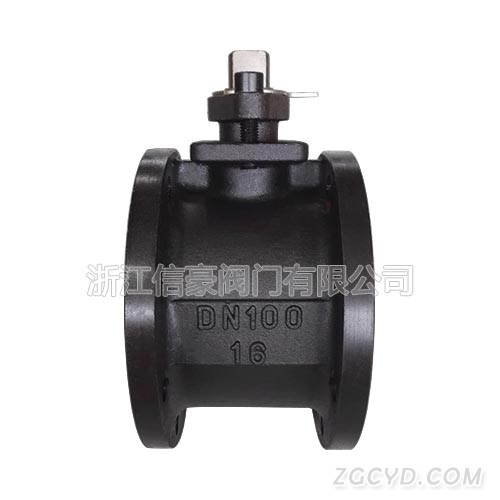

碳钢薄型球阀
碳钢薄型球阀特点：
1．流体阻力小，全通径的球阀基本没有流阻。
2．结构简单、体积小、重量轻。
3．紧密可靠。它有两个密封面，而且球阀的密封面材料广泛使用各种塑料，密封性好，能实现完全密封。在真空系统中也已广泛使用。
4．操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
5．维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
6．在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
7．适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。
| 碳钢薄型球阀执行标准： |
|
1、压力：PN16 2、结构长度：GB/T12221-1989 3、法兰标准：GB/T9113 4、设计：GB/T12237-1989 5、测试：GB/T13927-1992 6、适用介质：水，石油，空气，和一些腐蚀性的液体 7、硅溶胶铸造阀体 |
碳钢薄型球阀主要零件及材质
|
碳钢薄型球阀连接尺寸
| DN | d | D | D1 | D2 | T | F | L | W | H | Z-фM | D | D1 | D2 | T | F | L | W | H | Z-M |
| 15 | 15 | 95 | 65 | 46 | - | 2 | 35 | 120 | 60 | 4-M12 | 95 | 65 | 46 | - | 2 | 35 | 120 | 65 | 4-M12 |
| 20 | 20 | 105 | 76 | 56 | - | 2 | 38 | 120 | 65 | 4-M12 | 105 | 75 | 56 | - | 2 | 38 | 120 | 71 | 4-M12 |
| 25 | 25 | 115 | 85 | 65 | 10 | 2 | 42 | 140 | 70 | 4-M12 | 115 | 85 | 65 | 10 | 2 | 42 | 140 | 76 | 4-M12 |
| 32 | 32 | 135 | 100 | 75 | 18 | 2 | 52 | 170 | 80 | 4-M16 | 135 | 100 | 75 | 18 | 3 | 52 | 170 | 98 | 4-M16 |
| 40 | 38 | 145 | 110 | 85 | 18 | 2 | 62 | 200 | 95 | 4-M16 | 145 | 110 | 85 | 18 | 3 | 62 | 200 | 105 | 4-M16 |
| 50 | 45.5 | 160 | 125 | 100 | 18 | 2 | 72 | 240 | 128 | 4-M16 | 160 | 125 | 100 | 18 | 3 | 72 | 240 | 128 | 4-M16 |
| 65 | 58 | 180 | 145 | 120 | 20 | 2 | 96 | 280 | 135 | 8-M16 | 180 | 145 | 120 | 20 | 3 | 96 | 280 | 145 | 8-M16 |
| 80 | 73 | 195 | 160 | 135 | 22 | 3 | 118 | 320 | 146 | 8-M16 | 196 | 160 | 135 | 22 | 3 | 118 | 320 | 170 | 8-M16 |
| 100 | 93 | 215 | 180 | 155 | 24 | 3 | 138 | 400 | 160 | 8-M16 | 230 | 190 | 160 | 24 | 3 | 138 | 400 | 185 | 8-M16 |
| 125 | 120 | 245 | 210 | 185 | 26 | 3 | 200 | 580 | 177 | 8-M20 | 270 | 220 | 188 | 26 | 3 | 200 | 450 | 205 | 8-M16 |
| 150 | 145 | 280 | 240 | 210 | 28 | 3 | 225 | 700 | 237 | 8-M20 | 300 | 250 | 218 | 28 | 3 | 225 | 500 | 225 | 8-M20 |
| 200 | 198 | 335 | 295 | 265 | 30 | 3 | 275 | 700 | 280 | 12-M20 | 360 | 310 | 278 | 30 | 3 | 275 | 600 | 240 | 12-M20 |
