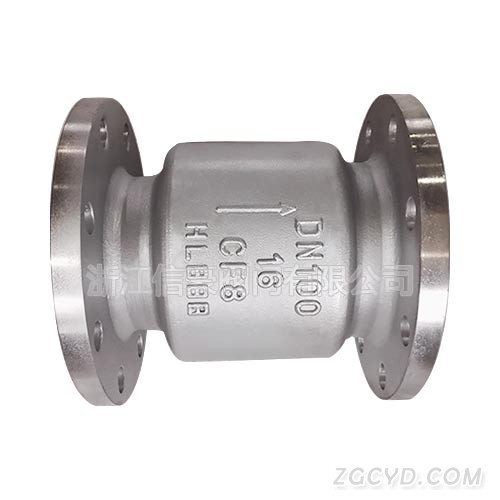

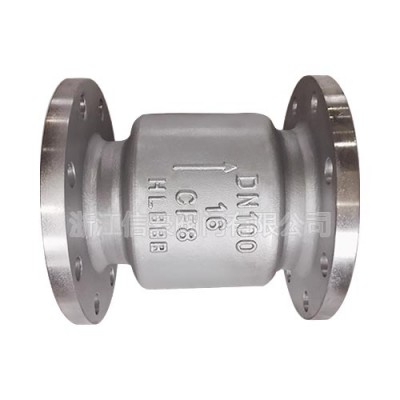

H42W止回阀
H42W不锈钢止回阀采用标准
H42 H /Y/W-16 、 25 、 40
H42W不锈钢止回阀用途及特点：
该产品严格按 GB12235 标准设计制造，阀瓣沿着中心定位作升降运动 , 衬套采用耐磨性能好，摩擦系数小的特殊材料制作，动作灵活可靠 . 密封性能优良。产品广泛应用于石油、化工、制药、电力行业等各种工况的管路上。
H42W不锈钢止回阀主要性能规范：
|
试验压力 |
公称压力（ MPa ） |
||||
|
1.6 |
2.5 |
4.0 |
|||
|
壳体试验 |
2.4 |
3.8 |
6.0 |
||
|
密封试验 |
1.8 |
2.8 |
4.4 |
||
|
阀体材料 |
WCB(C) |
CF8(P) |
CF 8M (R) |
WC6 |
WC9 |
|
工作温度 |
≤ 425 |
≤ 100 |
≤ 100 |
≤ 550 |
≤ 550 |
|
适用介质 |
水、蒸汽、油品 |
硝酸类 |
醋酸类 |
水、蒸汽 |
水、蒸汽 |
H42W不锈钢止回阀执行标准：
设计制造： GB12235
结构长度： GB12221
连接法兰： JB/T79-1994
试验与检验： JB/T9092-1999
H42W不锈钢止回阀主要连接尺寸：
|
公称通径
|
PN1.6/2.5/4.0MPa
|
|
|
H
|
||
|
系列 1
|
系列 2
|
|
|
DN32
|
145
|
110
|
|
DN40
|
155
|
120
|
|
DN50
|
170
|
140
|
|
DN65
|
180
|
160
|
|
DN80
|
200
|
185
|
|
DN100
|
220
|
210
|
|
DN125
|
250
|
275
|
|
DN150
|
280
|
300
|
|
DN200
|
380
|
380
|
