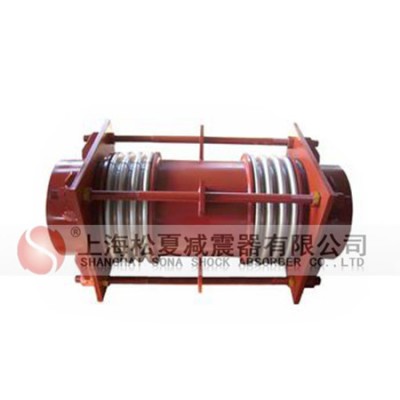

直管压力平衡式波纹补偿器 ZP直管压力补偿器

　　直管压力平衡式波纹补偿器(ZP型)由一个波纹管和两个端接构成其他零件组成。它通过波纹管的柔性变形来吸

收管线轴向位移(也有少量横向、角向位移)，端接管或直接与管道接管焊接，或焊上法兰再与管道法兰联接。膨胀节上的

小拉杆主要是运输过程中的刚性支撑或作为产品预变形调整用，它不是承力件。

　　直管压力平衡式波纹补偿器(BHZP型)的两端各有一个工作波纹管，中间有一个平衡波纹管，直管压力平衡补偿

器通过受力构件(大拉杆或舌管)来承受内压推力，因此管系只需中间固定支架。此类波纹膨胀节只能吸收轴向位移。

　　直管压力平衡式波纹补偿器(ZP型)安装使用注意事项：

　　1.直管压力平衡式波纹补偿器(ZP型)(膨胀节)一般应用在架空的直管线上，水平安装。

　　2.直管压力平衡式波纹补偿器(ZP型)(膨胀节)安装完后，所有的小拉杆须拆除。

　　3.直管压力平衡式波纹补偿器(ZP型)为减少波纹管膨胀节对支座的弹性反力，在安装前可对此类波纹管膨胀节进

行预拉或预压(可通过调整其上的小拉杆实现)。

　　直管压力平衡式波纹补偿器(ZP型)结构原理：压力平衡型膨胀节为波纹管式结构，内由压力平衡波纹管和补偿

波纹管组成。通过压力平衡波纹管平衡波纹补偿器压力，解除补偿器以及管道的自身推力。
